Changement des fonctions d'affichage
|
|
|
|
|
|
|

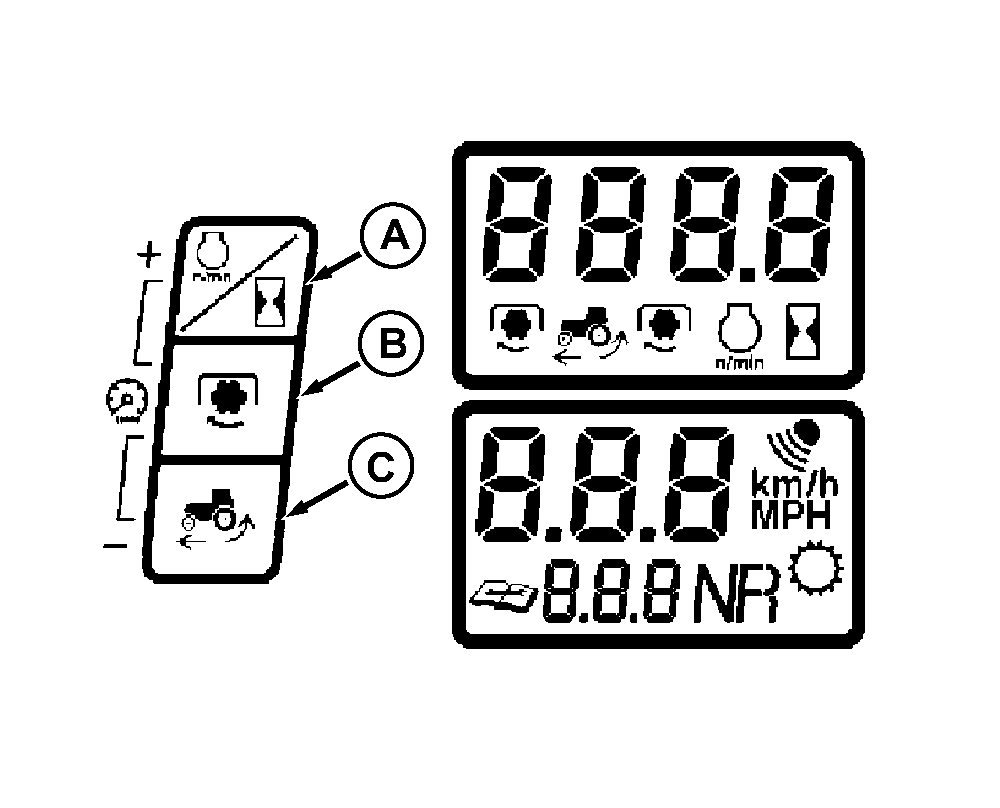

Changer les fonctions d'affichage à l'aide des touches à gauche du tableau de bord. Régime moteur et compteur horaireAppuyer sur la touche (A) pour afficher le régime moteur. La maintenir enfoncée pendant 1 seconde 1/2 pour afficher les heures de fonctionnement du moteur à l'écran supérieur et les dixièmes d'heure à l'écran inférieur. Vitesse de PDFAppuyer sur la touche (B) pour afficher la vitesse de la PDF arrière. Appuyer une deuxième fois pour afficher la vitesse de la PDF avant, si elle est engagée. Appuyer une fois de plus sur la touche pour afficher à nouveau la vitesse de la PDF arrière. Vitesse de déplacement et patinage de roues (tracteurs AVEC radar)NOTE: Des tirets s'affichent si le radar n'est pas détecté. Appuyer sur la touche (C) pour afficher le pourcentage de patinage des roues. Appuyer sur la touche (D) de la vitesse de déplacement sur le tableau de bord ANALOGIQUE |
pour afficher la vitesse de déplacement réelle. Appuyer à nouveau sur cette touche pour afficher la vitesse calculée en fonction du régime de la transmission.
Dans le cas d'un tracteur avec un tableau de bord NUMÉRIQUE , l'écran inférieur affiche la vitesse de déplacement réelle. Si l'on appuie encore une fois sur la touche (C), l'écran inférieur change pour montrer une vitesse calculée en fonction du régime de la transmission, pendant que le patinage de roues reste sur l'écran supérieur. Pour afficher à nouveau la vitesse de déplacement réelle sur l'écran inférieur, appuyer sur n'importe quelle autre touche. NOTE: La vitesse de déplacement calculée ne prend pas en considération le patinage de roues ni la variation de taille des pneus. TensionEnfoncer simultanément les touches (A) et (C) pour afficher la tension actuelle du circuit. Intensité lumineuse du tableau de bordL'intensité lumineuse du tableau de bord peut être réglée avec les phares ALLUMÉS. |
AG,RF30435,2699 -28-21JUL00-1/3 |
|

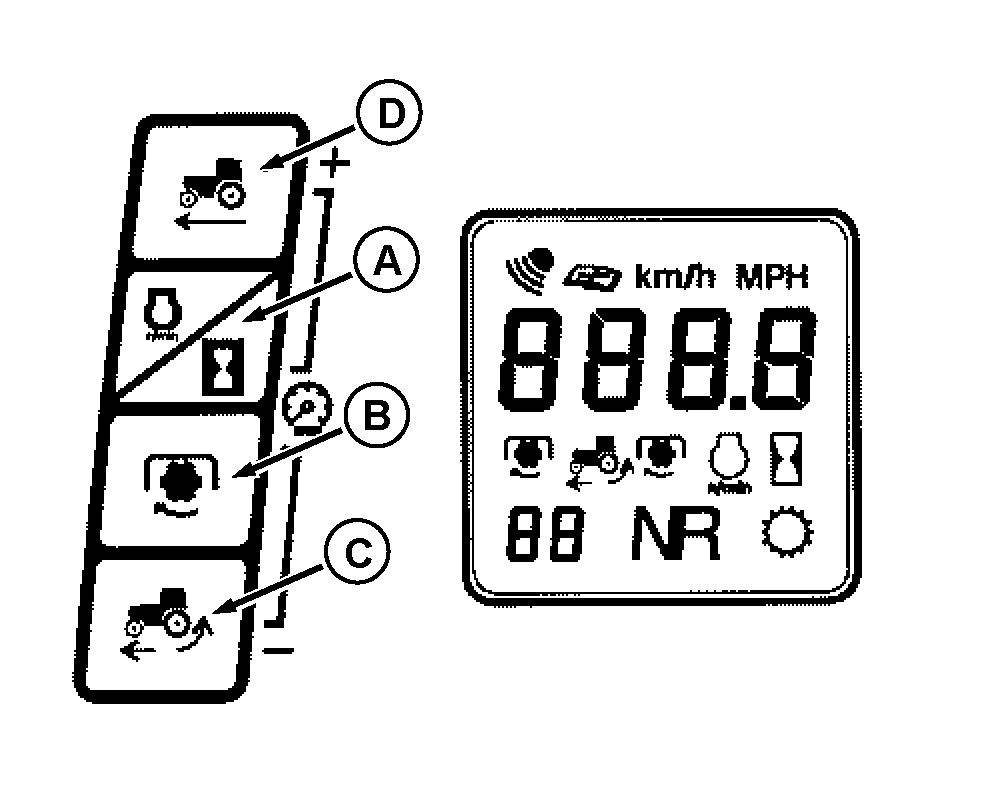

Appuyer simultanément sur les touches (A) et (D) du tableau de bord ANALOGIQUE ou les touches (A) et (B) du tableau de bord NUMÉRIQUE pour |
AUGMENTER l'intensité. Appuyer simultanément sur les touches (B) et (C) pour la RÉDUIRE. |
AG,RF30435,2699 -28-21JUL00-2/3 |
|

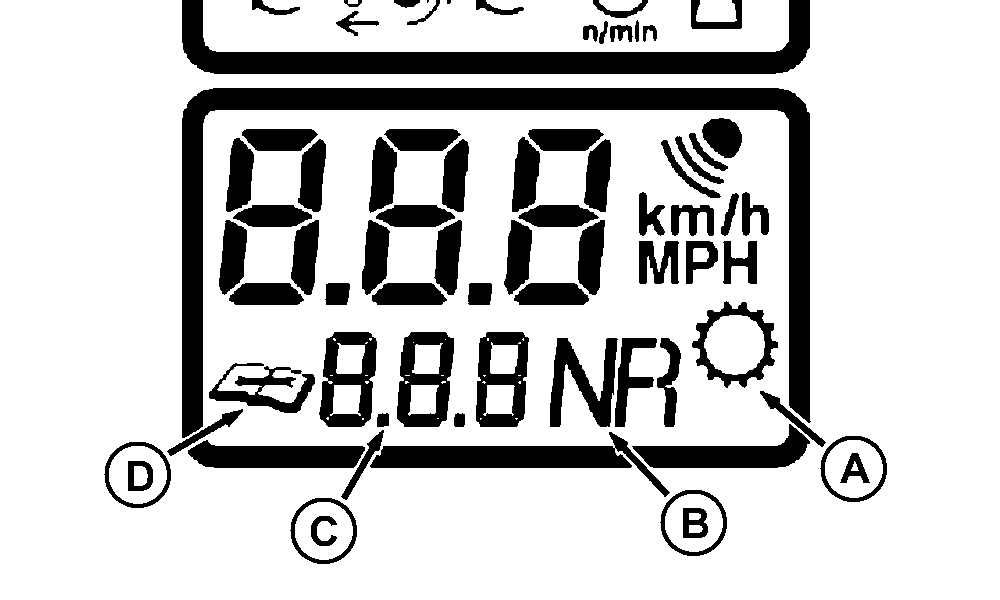

NOTE: Pour la boîte AutoQuad II et la servotransmission, le témoin (A) est constamment allumé lorsque le contacteur d'allumage est en position de MARCHE. Sur les tracteurs équipés de la servotransmission, l'affichage montre le rapport engagé (C) et le sens du déplacement (B). L'indicateur de fusible de diagnostic (D) s'allume lorsqu'un fusible de diagnostic est inséré dans le panneau des fusibles. Ce fusible est utilisé par le concessionnaire John Deere pour le diagnostic et le calibrage. |
|
AG,RF30435,2699 -28-21JUL00-3/3 |
