Utilisation du mode de secours de la servotransmission

Ce mode permet un fonctionnement limité de la transmission en cas de défaillance.

Retirer l'anneau de la console et le panneau latéral pour accéder au câblage.

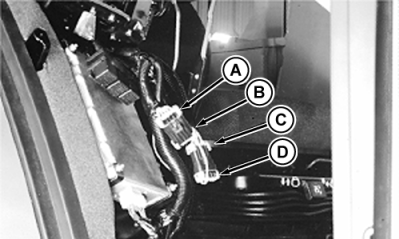

Débrancher les faisceaux (A) et (B) de l'unité de commande de la servotransmission. Débrancher les faisceaux de fils (C) et (D) de mode de secours.

Brancher le faisceau (A) sur (C). Cela permet l'utilisation de deux rapports (le neuvième rapport de marche avant et le quatrième rapport de marche arrière). Il est nécessaire d'embrayer pour cette opération.

A-Faisceau de fils
B-Faisceau de fils
C-Faisceau de fils
D-Faisceau de fils

AG,RX15494,3407 -28-19JAN00-1/1
