Utilisation du levier de commande et de l'interrupteur de relevage/abaissement de l'attelage

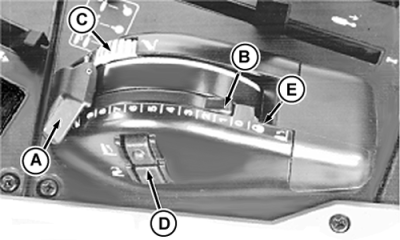

Le levier de commande de l'attelage (A) sert à relever ou à abaisser l'attelage et à régler la profondeur de travail de l'accessoire. Tirer le levier en arrière pour le relevage; pousser le levier en avant pour l'abaissement. Pour régler la profondeur de travail de l'accessoire, déplacer la butée (B) contre le levier en tournant la roue (C). L'attelage descend à la même profondeur de travail à chaque fois. S'il faut abaisser l'attelage en dessous de la profondeur préréglée, on peut tirer le levier de commande vers le haut et le pousser au-delà de la butée. L'interrupteur de relevage/abaissement (D) permet de relever et d'abaisser l'attelage pendant les virages sans actionner le levier de commande de l'attelage. Lorsque le haut de l'interrupteur de relevage/abaissement est enfoncé, l'accessoire monte jusqu'à la limite de hauteur fixée (voir RÉGLAGE DE LA LIMITE DE HAUTEUR, dans cette section). Lorsque le bas de l'interrupteur est enfoncé, l'accessoire descend jusqu'au niveau réglé au levier de commande (A).
Les interrupteurs de relevage/abaissement sont désactivés quand le levier de commande se trouve sur la position de verrouillage de transport (E). L'attelage se relève quand le tracteur est mis en marche avec le levier de commande sur la position de verrouillage de transport. NOTE: Il se peut que l'attelage ne descende pas si l'accouplement rapide a été déposé. Installer un lest de 68 à 91 kg (150-200 lb), ou un accouplement rapide d'un poids équivalent sur l'attelage pour obtenir un fonctionnement normal. |
|
ATTENTION:
Pour éviter les risques de blessures, utiliser seulement le levier de commande de l'attelage (A) pour atteler ou dételer les accessoires. Ne pas utiliser l'interrupteur de relevage/abaissement (D).
AG,RX15494,3420 -28-19JAN00-1/1 |
