Positionnement de la bielle centrale

IMPORTANT: Ne pas dépasser le poids maximum d'accessoire spécifié à la section "Lestage pour des performances optimales".

Une puissance excessive peut endommager un accessoire, et un accessoire trop grand peut endommager le tracteur.

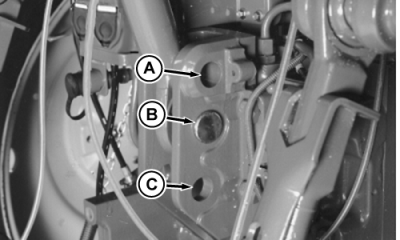

La position la plus basse (C) offre la plus grande hauteur de relevage (angle ascendant supplémentaire de 10 degrés). La position la plus haute (A) offre le plus de force de relevage.

Utiliser le trou du milieu (B) pour les accessoires qui exigent une plus haute capacité de relevage mais qui n'exigent pas l'angle ascendant de 10 degrés.

A-Trou du haut; mât de 685 mm (27 in.)
B-Trou du milieu; mât de 685 mm (27 in.)
C-Trou du bas; mât de 610 mm (24 in.)

AG,RX15494,3434 -28-19JAN00-1/1
