Réglage de la bielle centrale

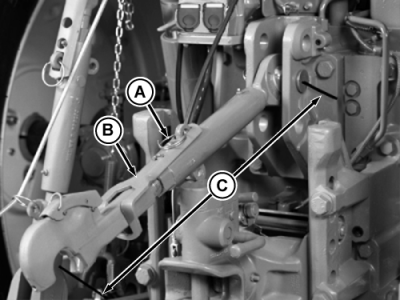

1. Régler la bielle centrale pour mettre l'accessoire de niveau sur l'axe longitudinal. Retirer l'axe de verrouillage (A) et lever la clé de réglage (B). Tourner la bielle centrale jusqu'à la position désirée.

NOTE: La plage de réglage (C) est de 608 à 808 mm (24-32 in.).

2. Assujettir la clé de réglage avec l'axe de verrouillage (A).


A-Goupille de blocage
B-Clé
C-Plage de réglage

RW56553A

AG,RX15494,3435 -28-19JAN00-1/1
