OMAR206907: Tracteurs 7710 et 7810 (090001- ), Block File: AG_RX15494_3436_28

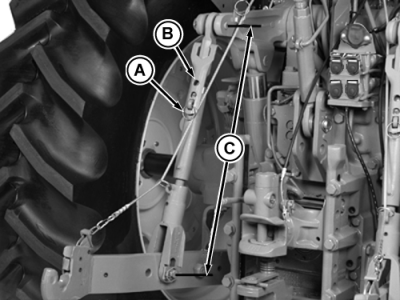

1. Retirer l'axe de verrouillage (A) et lever la clé de réglage (B).

2. Tourner la bielle de relevage jusqu'à la position désirée pour mettre l'accessoire de niveau latéralement.

NOTE: La plage de réglage (C) est de 842 à 989 mm (33-39 in.).

3. Assujettir la clé de réglage avec l'axe de verrouillage (A).

A-Goupille de blocage
B-Clé
C-Plage de réglage

AG,RX15494,3436 -28-19JAN00-1/1
