Attelage de l'accessoire

ATTENTION: Pour éviter les risques de blessures ou de dommages à la machine lors de l'attelage d'un accessoire, mettre le levier de vitesses sur STATIONNEMENT et vérifier la course complète de l'attelage pour s'assurer qu'il n'existe pas de risques de contact accidentel, ni de blocage ni de séparation de la PDF.

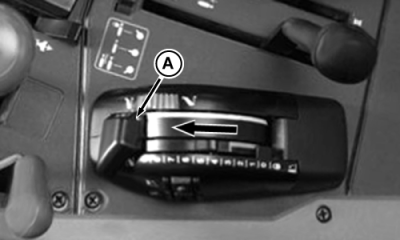

1. Tourner la commande de charge/profondeur (A) à fond vers la gauche avant d'atteler des accessoires.

ATTENTION: Éviter les blessures. Ne pas utiliser l'interrupteur de relevage/abaissement pour atteler ou dételer des accessoires. Utiliser seulement le levier de commande d'attelage (A) ou les interrupteurs de relevage/abaissement externes .

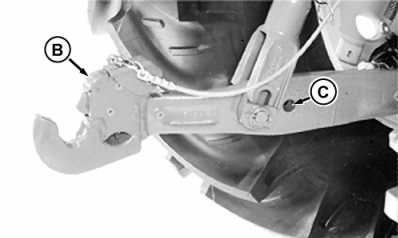

2. Abaisser l'attelage en utilisant le levier de commande d'attelage (A). Faire reculer le tracteur pour amener les crochets d'accouplement (B) au-dessous des axes d'attelage de l'accessoire.

NOTE: Avec des accessoires lourds, les bielles de relevage peuvent être placées dans les trous arrière (C) des tirants. Ceci réduit la hauteur de relevage et maximalise la force de relevage.

3. Relever lentement l'attelage jusqu'à ce que les axes soient engagés dans les crochets d'accouplement et correctement verrouillés en place.

4. Fixer la bielle centrale au point de fixation supérieur du mât de l'accessoire.

A-Commande de charge/profondeur
B-Crochets
C-Trous

AG,RX15494,3438 -28-19JAN00-1/1
