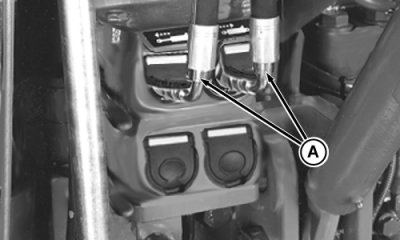

Utilisation de l'attelage télescopique-Certains modèlesL'attelage télescopique est commandé par le levier de commande de l'attelage et un distributeur sélectif. 1. Brancher les conduites de raccordement (A) de l'attelage télescopique sur le raccord supérieur du distributeur sélectif.2. Relever les tirants à hauteur maximum.
|
|
AG,RX15494,3441 -28-19JAN00-1/2 |
|
3.

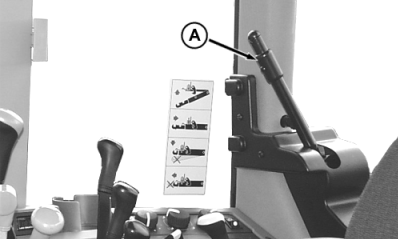

Tirer le levier de désenclenchement (A) vers la droite pour désenclencher le mécanisme de verrouillage de l'attelage.

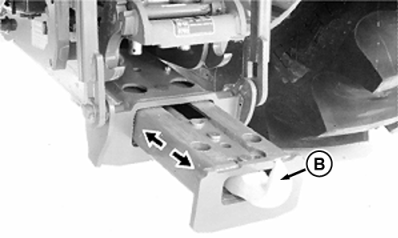

4. Abaisser les tirants et l'attelage télescopique (B) à la hauteur désirée en utilisant le levier de commande de l'attelage. 5. Sortir complètement le crochet d'attelage en utilisant le levier du distributeur sélectif. 6. Reculer le tracteur et relever les tirants et l'attelage télescopique de manière à ce que le crochet d'attelage s'enclenche dans l'oeillet de remorquage. 7. Relever les tirants à la position transport/verrouillée et rentrer complètement l'attelage télescopique en position verrouillée. 8. Vérifier que les deux attelages sont à la position verrouillée . L'attelage télescopique ne doit pas s'abaisser quand on actionne le levier de commande d'attelage. L'attelage télescopique ne doit pas sortir quand on actionne le levier du distributeur sélectif.
|
|
ATTENTION:
Avant de déplacer le tracteur, s'assurer que l'attelage télescopique est relevé au maximum et verrouillé dans les deux positions (horizontale et verticale).
AG,RX15494,3441 -28-19JAN00-2/2 |
