Fonctionnement du cran d'arrêt du levier de distributeur sélectif
Distributeur sélectif à trois positions
-
(A)
| Position du bouton |
Fonction du cran d'arrêt du levier |
| |
|
| Tourner vers la droite jusqu'à butée de cran d'arrêt (C) |
Cran d'arrêt automatique-le levier revient automatiquement lorsque le vérin atteint la fin de sa course |
| |
|
| Centre (D) |
Sans cran d'arrêt-le levier revient en position neutre quand il est relâché |
| |
|
| Tourner vers la gauche jusqu'à butée de cran d'arrêt (E) |
Cran d'arrêt continu-le levier doit être ramené manuellement en position neutre |
Distributeur sélectif à deux positions
-
(B)
| Position du bouton |
Fonction du cran d'arrêt du levier |
| |
|
| Tourner vers la droite jusqu'à butée de cran d'arrêt (F) |
Sans cran d'arrêt-le levier revient en position neutre quand il est relâché |
| |
|
| Tourner vers la gauche jusqu'à butée de cran d'arrêt (G) |
Cran d'arrêt continu-le levier doit être ramené manuellement en position neutre |

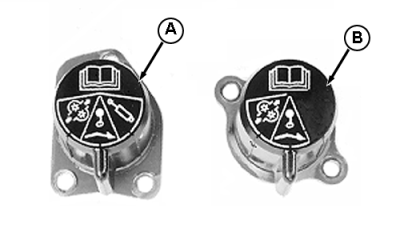

A-Distributeur sélectif à trois positions
B-Distributeur sélectif à deux positions

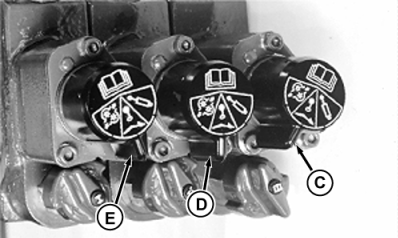

C-Butée de cran d'arrêt
D-Centre
E-Butée de cran d'arrêt
F-Butée de cran d'arrêt
G-Butée de cran d'arrêt
|
