Utilisation du raccord de retour du moteur hydraulique

Le kit de raccord de retour du moteur hydraulique procure un orifice commode donnant accès au circuit de retour basse pression du tracteur.

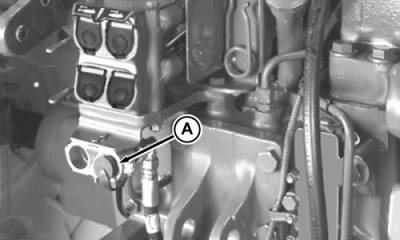

Retirer le capuchon du raccord (A) de retour du moteur hydraulique. Brancher le flexible de retour au raccord en veillant à ce que l'extrémité du flexible et le raccord soient propres.

Utiliser le raccord de retour du moteur pour éviter:

• Le fonctionnement inversé accidentel
• La mise sous pression de la conduite de retour de fonction auxiliaire.
• La limitation potentielle du débit de l'accouplement du distributeur sélectif côté retour

NOTE: Les moteurs sans clapets de retenue à inertie doivent être raccordés au raccord de retour du moteur pour éviter la mise sous pression de la conduite de retour quand le distributeur sélectif est ramené à la position neutre.

A-Raccord
