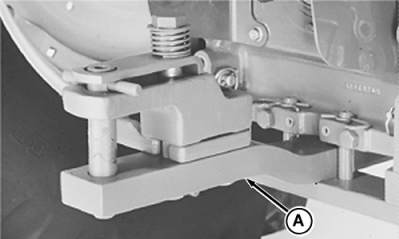

Réglage de la hauteur et de la longueur de la barre d'attelageLa hauteur de la barre d'attelage peut être réglée en tournant la pièce déportée (A) vers le haut ou le bas. Déposer la chape et sortir la barre d'attelage en la faisant glisser avant de la retourner. Remettre la barre d'attelage en place et fixer la chape sur le haut de la barre d'attelage. IMPORTANT: Respecter les limites de charge de la barre d'attelage. Les contraintes subies sont considérablement augmentées par la vitesse et un terrain accidenté. La charge verticale maximum ne doit pas dépasser:

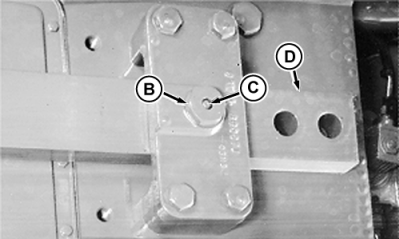

Retirer l'écrou (B) et l'axe de retenue (C) pour régler la longueur de la barre d'attelage. Faire glisser la barre d'attelage (D) jusqu'à la position désirée. Poser l'axe de retenue de la barre d'attelage et serrer l'écrou hexagonal à un couple de 410 N·m (300 lb-ft). |
|
