Attelage d'un accessoire entraîné par la PDF

ATTENTION: Le happement par un arbre de transmission en rotation peut causer des blessures graves ou mortelles. Arrêter le moteur et attendre l'arrêt complet de l'arbre de la PDF avant de procéder aux réglages, connexions ou nettoyage sur équipement entraîné par la PDF.

Maintenir les dispositifs de protection de la PDF et de l'arbre de transmission en place en permanence. S'assurer que les dispositifs de protection rotatifs peuvent tourner librement.

Porter des vêtements bien ajustés. Arrêter le moteur et s'assurer de l'arrêt complet de l'arbre de la PDF avant de procéder aux réglages, connexions ou nettoyage sur équipement entraîné par la PDF.

Les accessoires à forte inertie ne s'immobilisent pas immédiatement lorsque l'interrupteur de PDF est placé en position désengagée. Laisser l'accessoire parvenir à un arrêt complet après avoir désengagé la PDF.

Verrouiller la barre d'attelage en position centrale et enlever la chape.

Tourner la barre d'attelage de telle sorte que la pièce déportée soit vers le bas.

Atteler l'accessoire à la barre d'attelage avant de raccorder l'arbre de transmission de la PDF. Si l'accessoire doit être attelé à un accouplement rapide, vérifier que la barre d'attelage ne gêne pas.

Raccorder l'arbre de transmission à l'arbre de la PDF. Pour aligner les cannelures, tourner légèrement l'arbre à la main. Si les cannelures de la PDF ne s'alignent pas, laisser le moteur à l'arrêt et amener le levier de la PDF à changement de vitesses (certains modèles) sur une position marquée "N" puis tourner l'arbre de la PDF manuellement jusqu'à la position correcte. Vérifier que la chape est en position correcte et qu'elle est bien verrouillée.

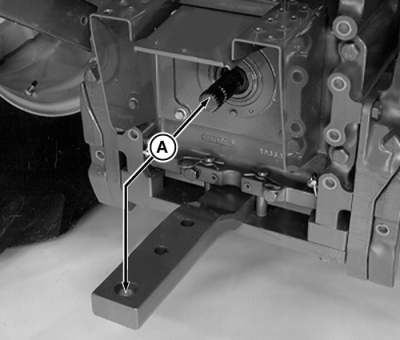

A-Distance de l'arbre de la PDF au trou de l'axe

AG,RX15494,3464 -28-19JAN00-1/2

Mettre la porte de la protection de la PDF à la position centrale.

AG,RX15494,3464 -28-19JAN00-2/2
