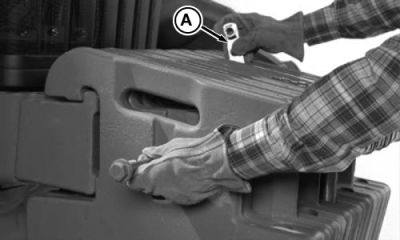

Installation des masses d'alourdissement QUIK-TATCH™Des masses Quik-Tatch (A) pesant chacune 50 kg (110 lb) peuvent être installées. Si nécessaire, installer la même quantité de masses de chaque côté de l'axe central (B). Les deux premières masses doivent être installées en paire. Pour maintenir un maximum de six masses en place, faire passer des boulons de retenue (C) par les trous d'un côté à l'autre. Serrer à 230 N·m (170 lb-ft). Si plus de huit masses sont installées, insérer des retenues (A) entre elles, en alternant les trous filetés vers le haut et vers le bas. Serrer les boulons à 230 N·m (170 lb-ft). Un total de 18 masses peuvent être installées.
|
|
|
QUIK-TATCH est une marque commerciale de Deere & Company | AG,RX15494,3484 -28-19JAN00-1/1 |
