Réglages des voies de roues-Disque déporté (pneus 16.9R, 480/70R et 540/65R)
NOTE:
La roue est vue de derrière le pneu avant gauche. Les réglages de voie sont mesurés à partir de la ligne médiane du bas du pneu.

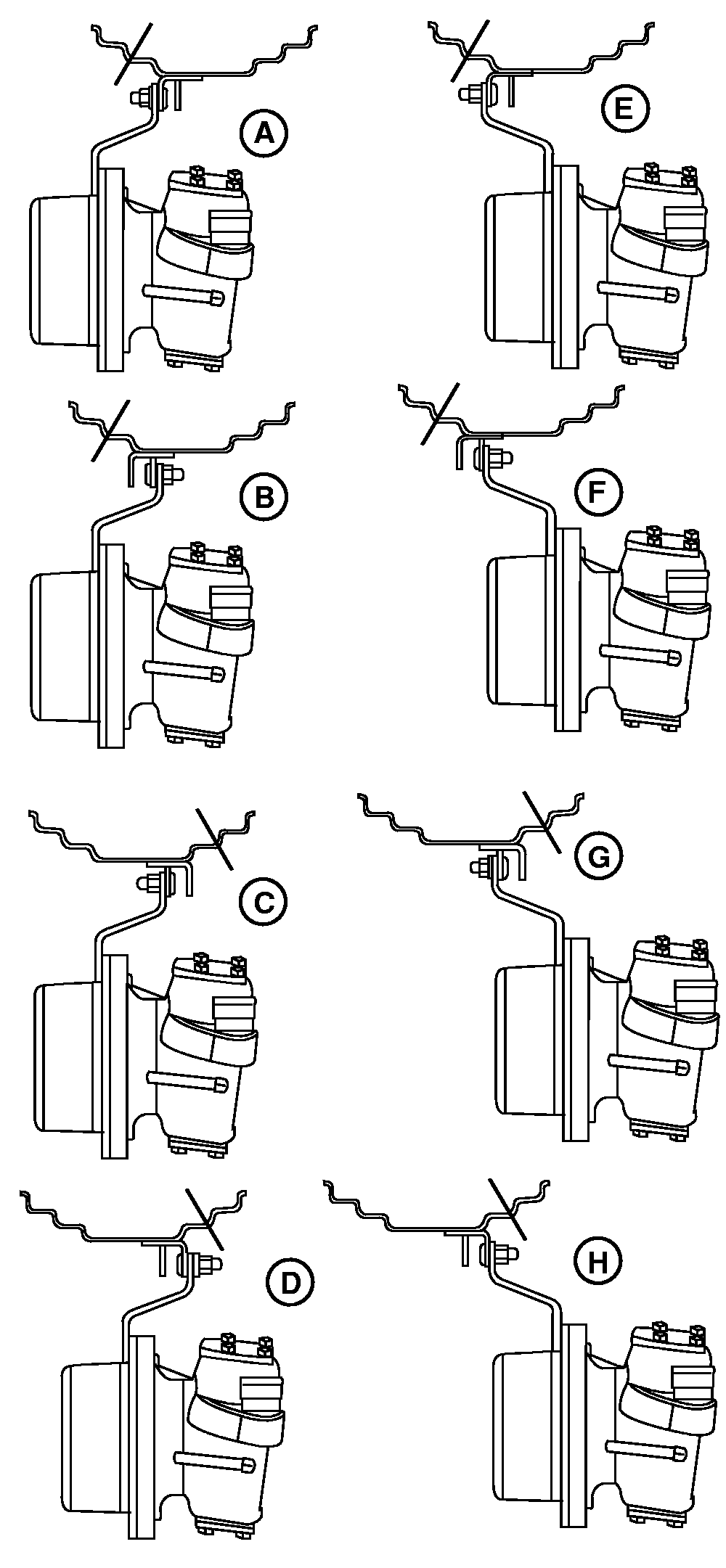

Se servir du schéma pour le réglage de la jante et du disque pour obtenir la voie de roues désirée.
| |
TIGE DE VALVE VERS L'EXTÉRIEUR |
TIGE DE VALVE VERS L'INTÉRIEUR |
| |
|
|
| A- |
1577 mm (62.1 in.) |
- |
| B- |
1679 mm (66.1 in.) |
- |
| C- |
- |
1780 mm (70.1 in.) |
| D- |
- |
1882 mm (74.1 in.) |
| E- |
1877 mm (73.9 in.) |
- |
| F- |
1979 mm (77.9 in.) |
- |
| G- |
- |
2080 mm (81.9 in.) |
| H- |
- |
2182 mm (85.9 in.) |
Après le réglage de la voie de roues, serrer les boulons fixant les jantes aux disques à un couple de 310 N·m (230 lb-ft) et les écrous fixant les disques aux moyeux à un couple de 600 N·m (445 lb-ft).
Régler les ailes et les butées de direction selon le besoin.
|
