Réglages des voies de roues-Disque déporté (pneus 600/65R)
NOTE:

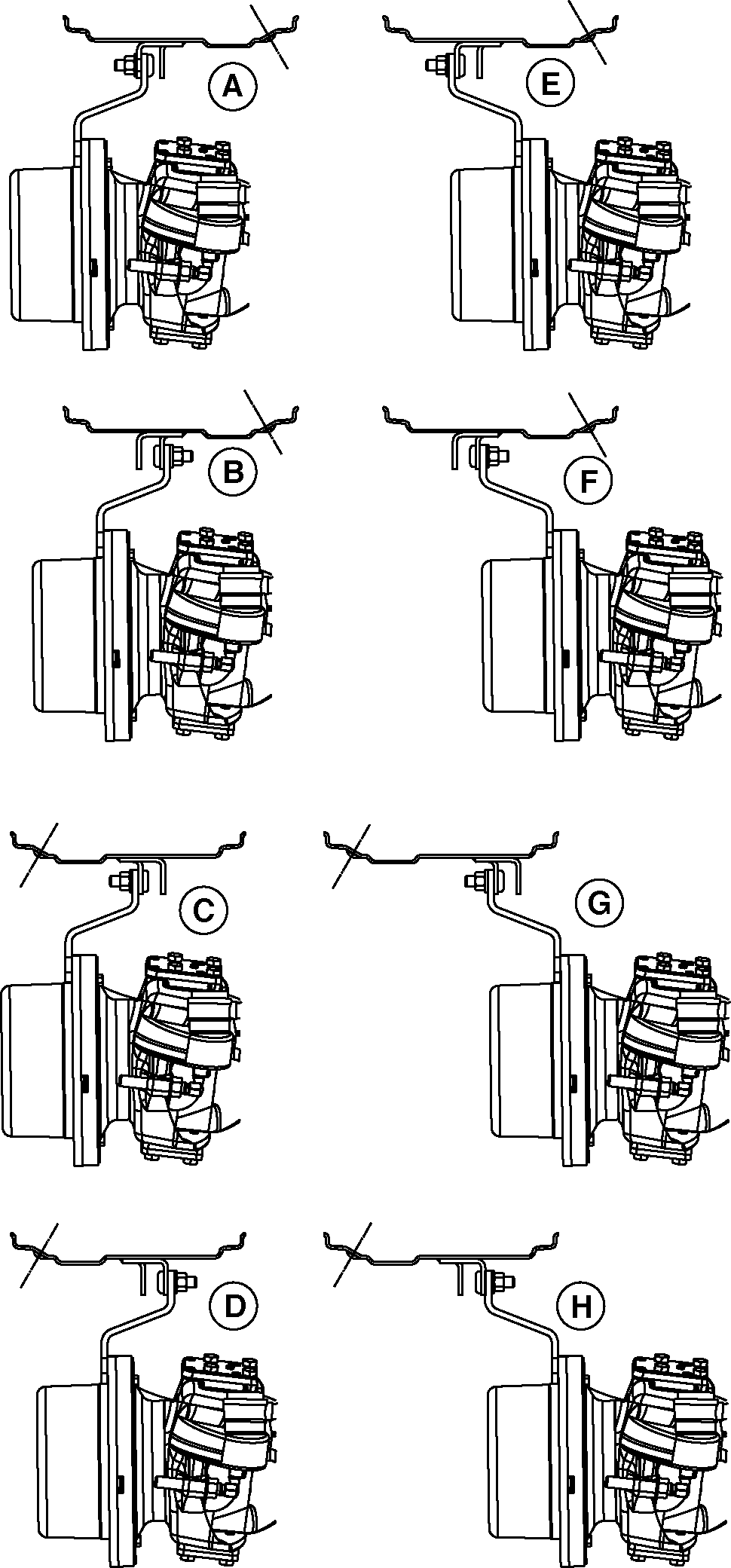

La roue est vue de derrière le pneu avant gauche. Les réglages de voie sont mesurés à partir de la ligne médiane du bas du pneu.
Se servir du schéma pour le réglage de la jante et du disque pour obtenir la voie de roues désirée.
| |
TIGE DE VALVE VERS L'EXTÉRIEUR |
TIGE DE VALVE VERS L'INTÉRIEUR |
| A- |
- |
- |
| B- |
- |
- |
| C- |
1780 mm (70.1 in.) |
- |
| D- |
1882 mm (74.1 in.) |
- |
| E- |
- |
1877 mm (73.9 in.) |
| F- |
- |
1979 mm (77.9 in.) |
| G- |
2080 mm (81.9 in.) |
- |
| H- |
2182 mm (85.9 in.) |
- |
IMPORTANT:
NE PAS dépasser la masse maximum pour chaque roue indiquée ci-dessous:
| Réglage de voie |
Poids maximum par roue |
| |
|
| 1679 mm (66.1 in.) |
2750 kg (6060 lb) |
| 2080 mm (81.9 in.) |
2800 kg (6170 lb) |
| 2182 mm (85.9 in.) |
2475 kg (5460 lb) |
Après le réglage de la voie de roues, serrer les boulons fixant les jantes aux disques à un couple de 310 N·m (230 lb-ft) et les écrous fixant les disques aux moyeux à un couple de 600 N·m (445 lb-ft).
Régler les ailes et les butées de direction selon le besoin.
|
