Réglage des ailes

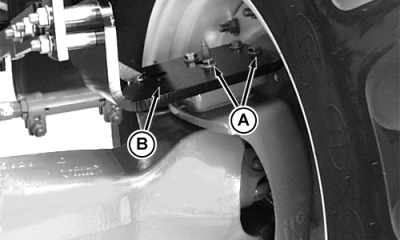

Placer les boulons du support de montage de l'aile dans les trous extérieurs (A) pour les réglages de la voie avec la jante en configuration CONCAVE . Utiliser les trous intérieurs (B) quand la jante est en configuration CONVEXE .


A-Trous extérieurs
B-Trous intérieurs

RW26472

AG,RX15494,3498 -28-19JAN00-1/2

RW26454

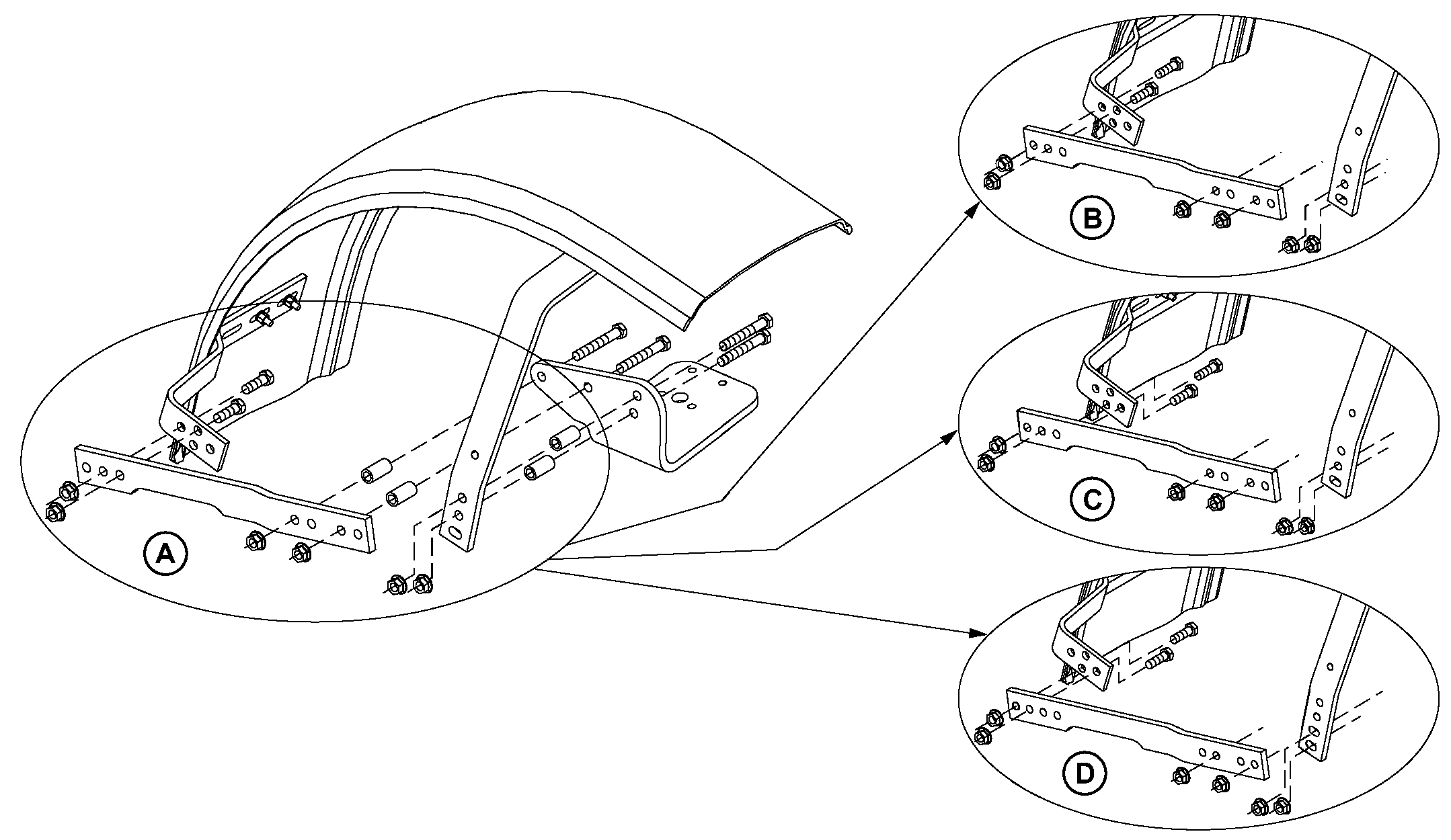

Régler l'aile et son support en se référant au tableau de réglages d'aile.

Dimension des pneus Réglage d'aile

13.6R28 A

14.9R28 B
16.9R26 B

14.9-28 C
14.9R28 C
16.9-26 C
16.9R28 C
320/85R34 C
420/85R28 C
480/70R28 C

14.9-30 D
14.9R34 D
16.9R30 D
600/65R28 D



Serrer les boulons retenant le support de montage de l'aile au bras de direction à 90 N·m (67 lb-ft).

Serrer les boulons de support du haut et du bas à 224 N·m (166 lb-ft).

NOTE: L'aile peut s'appuyer contre le châssis du chargeur. Voir le livret d'entretien du chargeur.

Pour les tracteurs avec chargeur, les réglages des ailes peuvent être différents. Voir le livret d'entretien du chargeur.
