Réglage des roues arrière-En acier

causym ATTENTION: Éviter les risques de blessures graves ou mortelles. Ne jamais faire tourner le moteur avec une vitesse en prise et les roues arrière soulevées du sol. Sur un tracteur à pont avant, les roues avant pourraient tirer les roues arrière hors de leur support. Le pont avant doit être désenclenché et le levier de vitesses sur POINT MORT pour tourner l'essieu à la main.

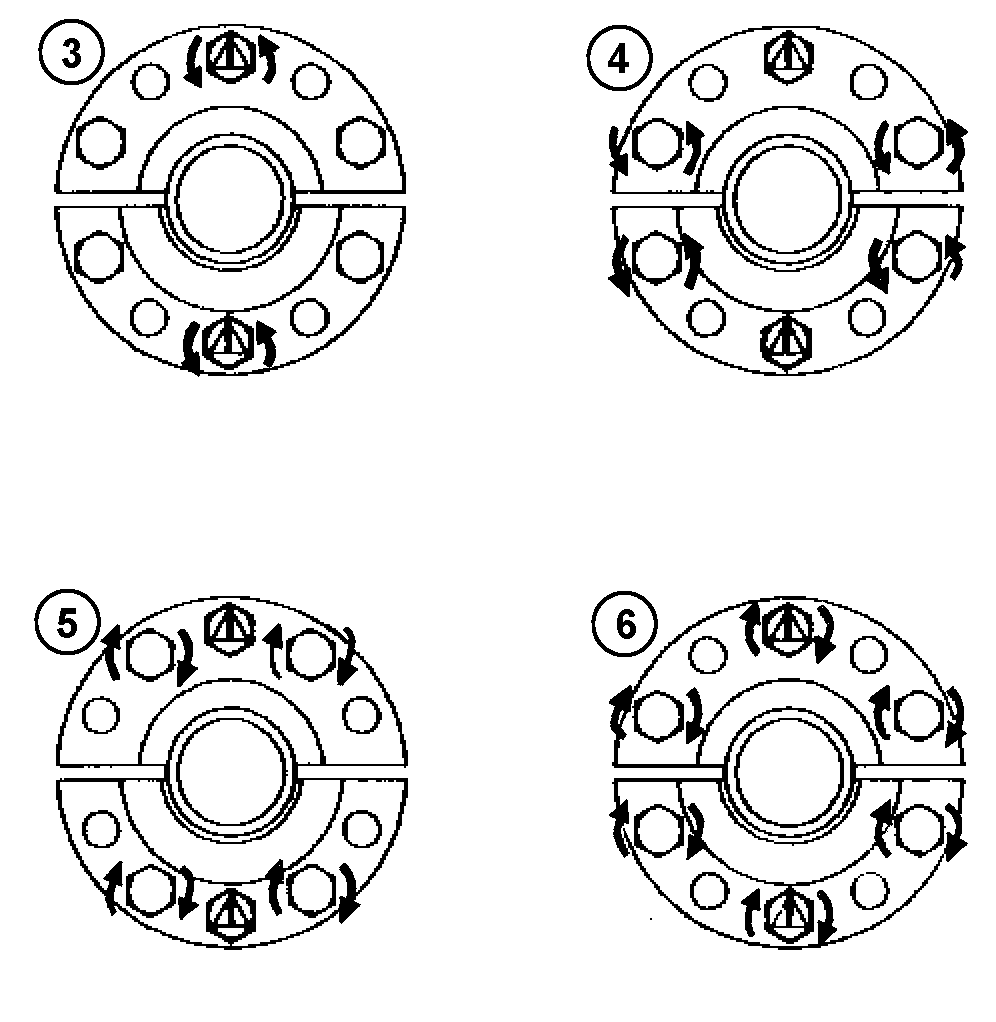

1. Soulever le tracteur sur un sol plat et tourner la roue de façon à ce que la crémaillère de l'essieu soit tournée vers le haut.
2. Dévisser les boulons centraux du moyeu contre les écrous de retenue.
3. Retirer les boulons extérieurs du manchon de moyeu. Se servir des boulons du manchon de moyeu dans les vis d'extraction pour desserrer les manchons. Au besoin, serrer les vis d'extraction jusqu'à 500-600 N·m (370-440 lb-ft) maximum.

NOTE: Si les manchons sont difficiles à débloquer, taper l'extrémité de l'essieu avec un marteau lourd et utiliser de l'huile de décapage.


4. Retirer les vis d'extraction du manchon de moyeu supérieur et poser l'outil de réglage de roue JDG667A (disponible chez le concessionnaire John Deere) à l'aide des boulons de manchon. Déplacer la roue à la position désirée. Respecter les restrictions de largeur de voie.
5. Retirer l'outil de réglage et la vis d'extraction.

causym ATTENTION: Ne jamais utiliser le tracteur avec une jante, une roue ou un moyeu desserré(e).

IMPORTANT: Garder le côté extérieur des manchons de moyeu au même niveau pour empêcher le moyeu de se casser ou les boulons de se desserrer.


6. Serrer les boulons du manchon de moyeu à 204 N·m (150 lb-ft) en commençant par ceux du centre, puis en entrecroisant l'ordre de serrage des autres boulons. Resserrer les boulons à 410 N·m (300 lb-ft) en suivant le même ordre

Rouler sur environ 100 m (100 yd) et serrer les boulons à 600 N·m (445 lb-ft).

Revérifier le couple de serrage de tous les boulons après trois heures et à nouveau après dix heures d'utilisation.
