Lubrification de la suspension à bielle triple (essieu avant suspendu)

Utiliser de la graisse John Deere High-Temperature/Extreme-Pressure/ Non-Clay (haute température/extrême pression/sans argile) ou une autre graisse conforme aux spécifications données à la section "Carburants, lubrifiants et liquide de refroidissement". NE PAS utiliser une graisse pour conditions polaires dont les spécifications correspondent à la norme MIL-G-10-924C.

Pivots de fusée d'essieu -garnir les graisseurs (A) jusqu'à ce que de la graisse ressorte par l'orifice en bas du roulement de chaque pivot de fusée d'essieu.

Barres d'accouplement -donner plusieurs coups de pompe à graisse aux graisseurs (B).

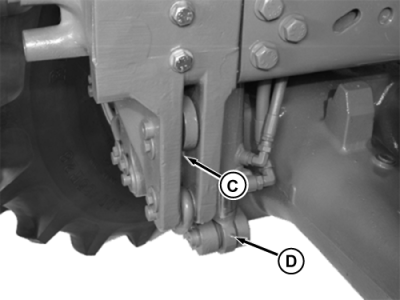

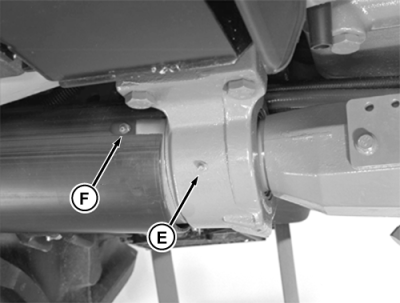

Appliquer de la graisse à chaque graisseur de roulement (C), à chaque graisseur de vérin (D), au support de roulement (E) et à la partie entre le joint et le roulement (F).

A-Pivots de fusée d'essieu
B-Rotules de barre d'accouplement
C-Roulement (chaque extrémité)
D-Vérins (chaque extrémité)
E-Support de roulement
F-Barrière joint

AG,RX15494,3551 -28-19JAN00-1/1
