Utilisation des masses de roues arrière

ATTENTION: Éviter les risques de blessures. Pour installer les masses en fonte, utiliser un équipement approprié ou demander au concessionnaire John Deere de faire ce travail.

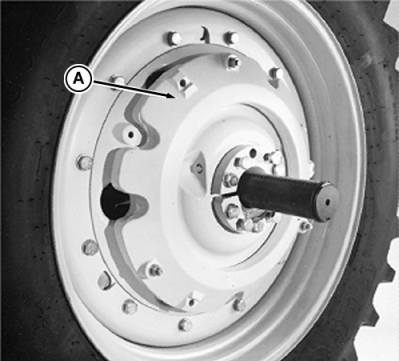

Des masses (A) de 75 kg (165 lb) ou 210 kg (465 lb) peuvent être installées sur l'intérieur ou l'extérieur des roues. Consulter le concessionnaire John Deere pour leurs conditions d'emploi et leur mise en place.

NOTE: Lorsqu'on utilise un réglage de voie de 762 mm (30 in.), on ne peut installer qu'une seule masse de 210 kg (465 lb) à l'intérieur des roues.

Installer les masses sur la roue.

Boulons de fixation des masses de roue - Valeur prescrite

Pour installer des masses supplémentaires, placer des boulons dans la masse précédente. Tourner la masse ajoutée pour aligner les boulons avec les trous de la masse.

Serrer les boulons. Resserrer les boulons après avoir conduit le tracteur sur une distance d'environ 100 m (100 yds), et de nouveau après 3 HEURES et 10 HEURES d'utilisation. En vérifier le serrage toutes les 250 heures.

IMPORTANT: Il doit y avoir un dégagement minimum de 25 mm (1 in.) entre la masse de roue intérieure et les composants du tracteur.

RF30435,000000F -28-22MAR01-1/1
