Branchement des flexibles de vérin

ATTENTION: Éviter les risques de blessures. Pousser le verrouillage du levier du distributeur sélectif vers la droite (position de verrouillage de transport) avant d'atteler les accessoires pour éviter leur mouvement.

Les flexibles hydrauliques doivent être inversés au raccord d'accouplement si le vérin sort quand il devrait rentrer.

IMPORTANT: La détérioration physique, le vrillage, l'âge et l'exposition aux éléments peuvent endommager les flexibles hydrauliques et causer une défaillance. Remplacer les flexibles endommagés. Maintenir les extrémités des flexibles propres.

Nettoyer les cache-poussière (A).

NOTE: Les raccords des vérins à distance sont numérotés de I à IV. Les raccords sont désignés du bas vers le haut.

Vérifier que les symboles (B) figurant sur la plaque d'identification des raccords et indiquant le mouvement des vérins correspondent bien au sens du mouvement.

Quand un distributeur sélectif est utilisé avec des vérins à simple effet, brancher le flexible sur le côté "extension" du raccord (C).

Pousser le flexible fermement dans le raccord.

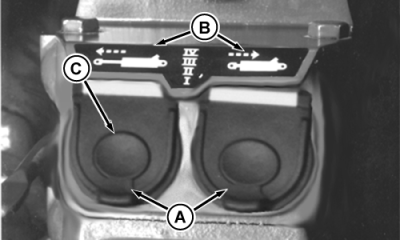

A-Cache-poussière
B-Symboles
C-Raccord

RF30435,000002C -28-23APR01-1/1
