Serrage des boulons de roues arrière

causym ATTENTION: Éviter les risques de blessures. Ne jamais utiliser le tracteur si les boulons de roue sont desserrés. Les boulons de roue sont des éléments critiques qui doivent être resserrés.

Serrage des boulons de retenue de manchon

1. Installer les boulons de retenue de manchon (A) et les serrer à 204 N·m (150 lb-ft).
2. Les resserrer à 410 N·m (300 lb-ft).
3. Conduire le tracteur sur 100 m (100 yd), puis resserrer les boulons (A) à 600 N·m (445 lb-ft).
4. Resserrer les boulons au bout de 3 HEURES et à nouveau au bout de 10 HEURES .

IMPORTANT: Si des boulons de retenue (A) de manchon ont été desserrés, serrer uniformément les deux moitiés de manchon pour éviter le risque de fêlure du moyeu ou de desserrage des boulons.

Serrage des boulons fixant la roue en fonte à la jante

Les jantes de roue arrière de 38 in. et plus comportent un trou de boulon plus petit que les autres et un trou en fente à 180 degrés d'écart.

1. Introduire le boulon dans le trou d' ajustement serré (A) et le serrer à la main.
2. Introduire le boulon dans le trou d' ajustement à fente et le serrer à la main.
3. Installer les boulons restants en les serrant à la main puis serrer tous les boulons (B) fixant la roue en fonte à la jante à 600 N·m (445 lb-ft).
4. Resserrer les boulons au bout de 100 mètres, 3 HEURES et 10 HEURES d'utilisation.

A-Boulon de retenue de manchon
... Premier serrage...204 N·m (150 lb-ft)
... Deuxième serrage...410 N·m (300 lb-ft)
... Serrage final...600 N·m (445 lb-ft)
B-Roue à jante...600 N·m (445 lb-ft)
C-Roue à moyeu...600 N·m (445 lb-ft)

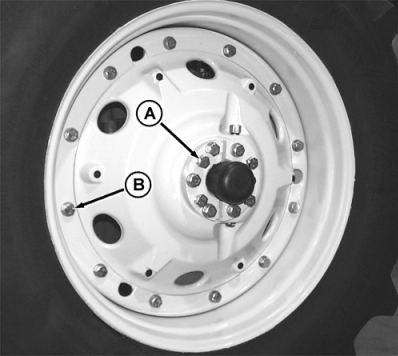

RW26465

Roue en fonte

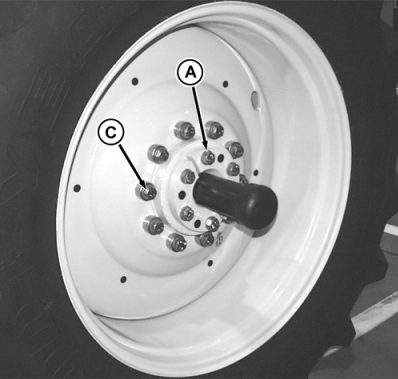

RW26466

Roue en acier


A-Boulons de retenue de manchon
B-Boulons fixant la roue à la jante
C-Boulons fixant la roue au moyeu

RF30435,0000033 -28-25APR01-1/1
