Serrage des boulons de roue avant

ATTENTION: Éviter les risques de blessures. Ne jamais utiliser le tracteur si les boulons de roue sont desserrés. Les boulons de roue sont des éléments critiques qui doivent être resserrés.

NOTE: Sur l'intérieur et l'extérieur du disque se trouvent deux trous de boulon: un pour l' ajustement serré et l'autre pour l' ajustement à fente , à 180° l'un de l'autre.

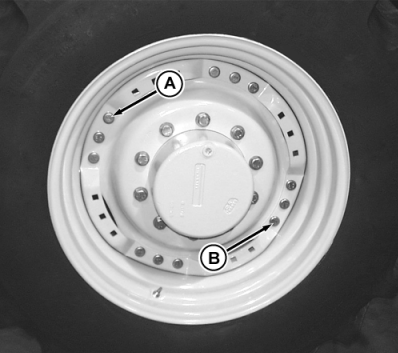

Introduire le boulon dans le trou d' ajustement serré (A) et serrer le boulon à la main.

Introduire le boulon dans le trou d' ajustement à fente (B) et serrer le boulon à la main.

Poser les autres boulons entre le disque et la jante de la roue et les serrer à la main.

Serrer tous les boulons à 310 N·m (230 lb-ft).

Rouler sur 100 m (100 yd) et resserrer les boulons.

Resserrer au bout de 3 HEURES et de 10 HEURES d'utilisation.

Introduire le boulon dans le trou d' ajustement serré (C) et serrer le boulon à la main.

Introduire le boulon dans le trou d' ajustement à fente (D) et serrer le boulon à la main.

Poser les autres boulons entre le disque et le moyeu de la roue et les serrer à la main.

Serrer tous les boulons à 600 N·m (445 lb-ft).

Rouler sur 100 m (100 yd) et resserrer les boulons.

Resserrer au bout de 3 HEURES et de 10 HEURES d'utilisation.

A-Trou d'ajustement serré entre roue et jante
B-Trou d'ajustement à fente entre roue et jante
C-Trou d'ajustement serré entre disque et moyeu
D-Trou d'ajustement à fente entre disque et moyeu

RF30435,0000042 -28-11MAY01-1/1
