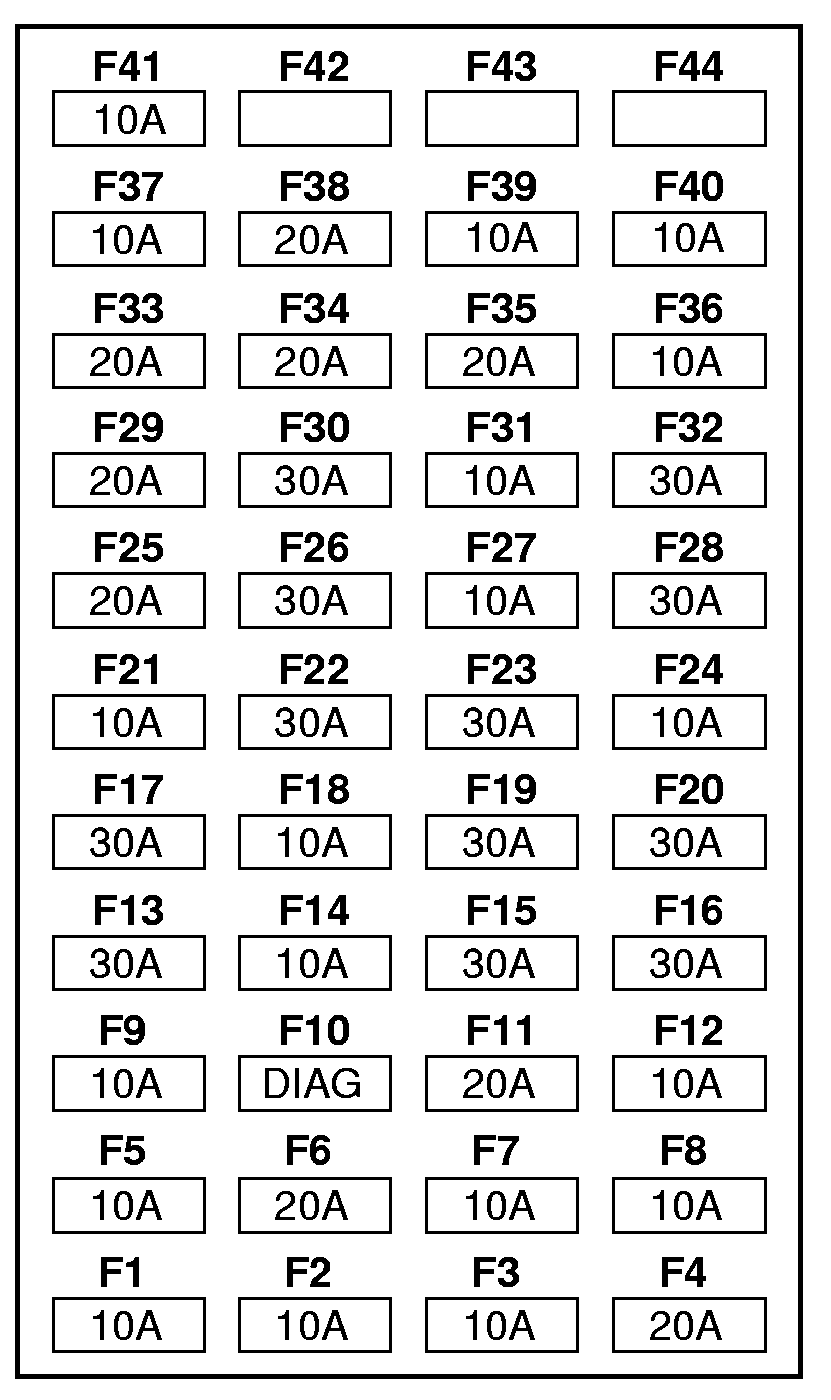

Fusibles du coffret de répartition-Boîte AutoPowr
F1-CCU, radar
F2-CCU-Freins, PDF, PDF à distance, HMS, pont avant, blocage du différentiel, frein auxiliaire
F3-Moniteur de performances
F4-CCU-Unité de commande centrale
F5-HCU-Commande de l'attelage
F6-UIC (Contrôleur d'interface utilisateur), ELX
F7-Connecteur de programmation de diagnostic, klaxon, affichage compte-tours
F8-Guidage de rangs, contrôleur de suspension à bielle triple
F9-Réserve
F10-Mode de diagnostic
F11-Siège, radio, horloge
F12-Réserve
F13-Interrupteur d'éclairage
F14-Horloge, clignotant, plafonnier, radio, klaxon, commande multifonctions
F15-Prise aux., allume-cigares, bloc de raccordement, plaquette multiprises
F16-Contacteur d'allumage
F17-Essuie-glaces
F18-Connecteur de programmation de diagnostic
F19-Purge de soufflante gauche, relais KCB1
F20-Purge de soufflante droite, interr. soufflante, relais KCB2
F21-Interrupteur de feux de route/croisement, relais de feux de route
F22-Bloc de raccordement gauche
F23-Bloc de raccordement de droite, prises de courant auxiliaires, plaquette multiprises
F24-A/C
F25-Feux stop, broche 6 de la prise auxiliaire
F26-Projecteurs de toit avant et arrière, gyrophare
F27-APC (contrôleur AutoPowr)
F28-Projecteurs d'aile arrière
F29-Feux de route/croisement
F30-Inter. feux de détresse, clignotement des clignotants, broches 1 et 4 de la prise auxiliaire
F31-Commande de siège, présence de l'opérateur
F32-Broche 2 de la prise auxiliaire
F33-Projecteurs de ceinture, feux enveloppants
F34-Feu arr. gauche, feu d'encombrement avant droit, broche 5 de la prise auxiliaire, plaque minéral. arr.
F35-Feu arr. droit, feu d'encombrement avant gauche, broche 7 de la prise auxiliaire
F36-ECU (unité de commande du moteur)
F37-Activation de la transmission
F38-APC
F39-Desserrage du frein de stationnement
F40-Desserrage du frein de stationnement
F41-Retour à l'atelier
|
|
