Changement de l'arbre de sortie de la PDF

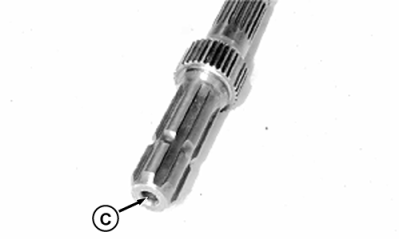

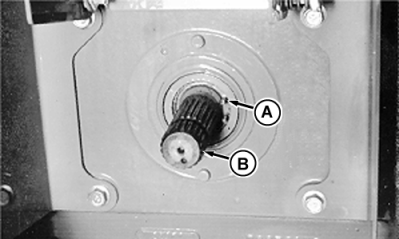

IMPORTANT: L'accessoire ne peut fonctionner à 540 tr/mn que si la puissance qui lui est fournie ne dépasse jamais 56 kW (75 hp). L'emploi de la PDF à une vitesse inférieure sous une lourde charge risque de l'endommager. NOTE: L'arbre de sortie de 1000 tr/mn est muni de 21 cannelures pour les charges de PDF importantes. L'arbre de sortie de 540 tr/mn est muni de 6 cannelures pour les charges demandant moins de 56 kW-PDF (75 hp-PDF). Tourner les extrémités du circlip pour les aligner avec le méplat de l'arbre de sortie de la PDF. Retirer le circlip (A) et sortir l'arbre (B). Nettoyer soigneusement l'arbre de sortie, enduire les cannelures de graisse pour empêcher la formation de rouille et installer l'arbre dans son logement. Arbre à 540 tr/mn - lors de l'installation de l'arbre, le tourner dans un sens puis dans l'autre pour qu'il s'installe correctement dans son logement; continuer à pousser l'arbre pendant la pose du circlip. Arbre à 1000 tr/mn - lors de l'installation de l'arbre, le tourner dans un sens puis dans l'autre jusqu'à ce qu'il s'engage. NOTE: L'arbre est correctement installé lorsqu'un effort important est nécessaire pour le faire tourner. Poser un circlip dans la rainure pour maintenir l'arbre de sortie de la PDF. Aligner les extrémités du circlip avec le méplat de l'arbre. IMPORTANT: Éviter d'endommager la PDF. Nettoyer soigneusement l'alésage (C) avant d'installer l'arbre de la PDF pour l'utilisation à 1000 tr/mn. |
|
ATTENTION:
Éviter les risques de blessures. L'arbre de la PDF peut être chaud après le fonctionnement. Le laisser refroidir avant de le changer.
RF30435,0000ACD -28-31JAN01-1/1 |
