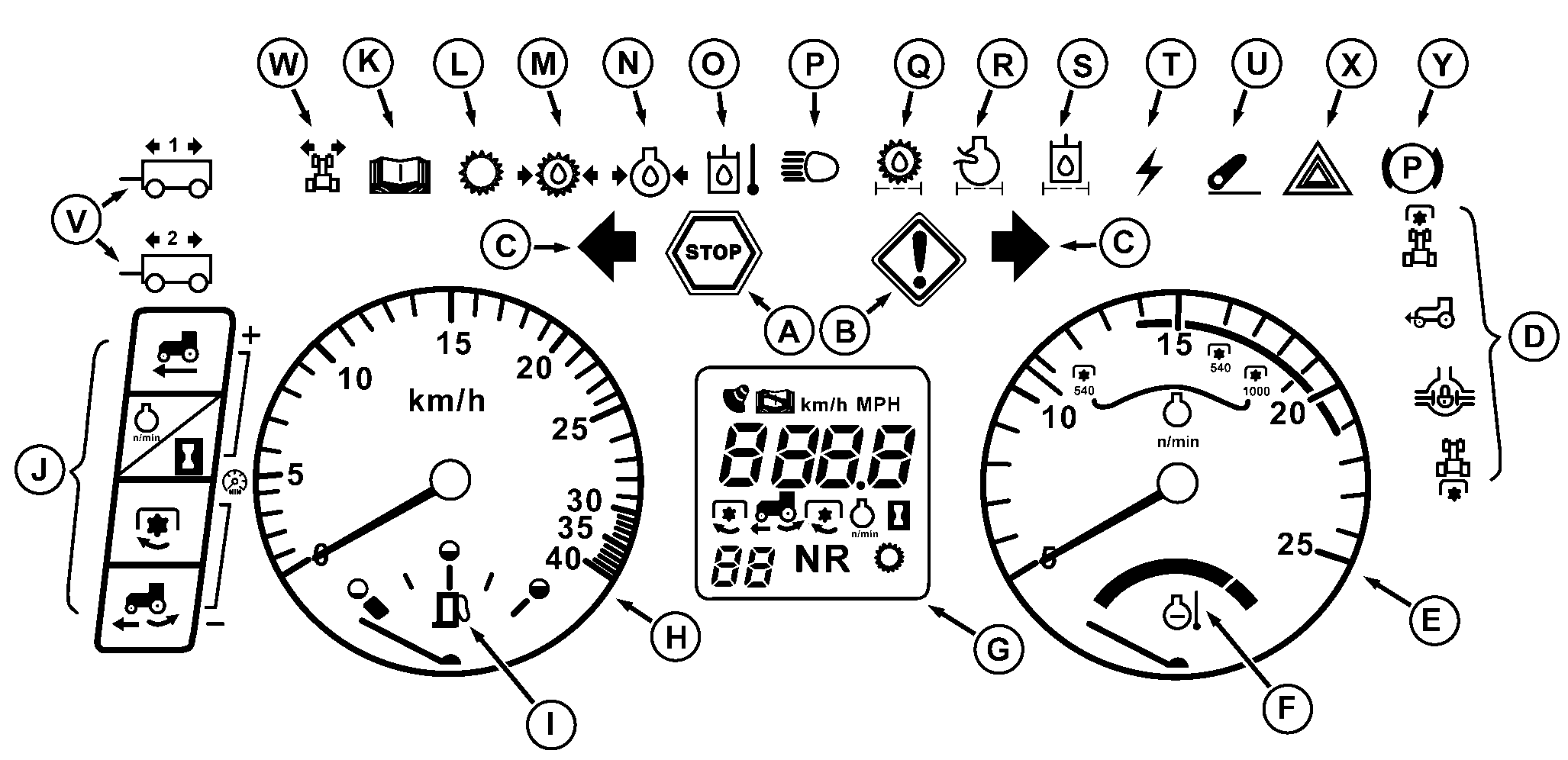

| SCHLÜSSEL |
BEZEICHNUNG |
FUNKTION |
| |
| A |
MOTOR ABSTELLEN (STOP) |
Schwere Störung-MOTOR SOFORT ABSTELLEN |
| B |
WARTUNG ERFORDERLICH |
Blinkt, wenn ein Problem auftritt-Meßgeräte und Anzeigeleuchten beobachten |
| C |
Blinker |
Blinkt bei Links- oder Rechtskurven-Beide blinken, wenn WARNLEUCHTEN-Schalter eingeschaltet wurde-Beide blinken, wenn Zapfwellenfernbedienung ausgewählt wurde |
| D |
Funktion |
Anzeigeleuchte blinkt, wenn bei aktivierter Funktion ein Problem aufgetreten ist-Frontzapfwelle, Allradantrieb, Differentialsperre und Heckzapfwelle |
| E |
Drehzahlmesser |
Zeigt die Motordrehzahl an |
| F |
Motortemperatur |
Zeigt die Motortemperatur an |
| G |
Digitalanzeige |
Zeigt die tatsächliche Fahrgeschwindigkeit (km/h), die Betriebsstunden, die Drehzahl der Front- und Heckzapfwelle, die Motordrehzahl, die derzeitige Systemspannung und den Radschlupf des Traktors an-Zeigt den ausgewählten Gang und die Richtung an (bei Traktoren mit Power-Shift-Getriebe) |
| H |
Tachometer |
Zeigt die Fahrgeschwindigkeit des Traktors (km/h) an |
| I |
Kraftstoff |
Zeigt die verbleibende Kraftstoffmenge an |
| J |
Funktionswahlschalter |
Ändern die digitalen Anzeigefunktionen |
| K |
Betriebsanleitung lesen |
Die Sicherung F1 ist durchgebrannt, oder es besteht ein Problem, das nicht von anderen Anzeigeleuchten angezeigt wird. |
| L |
Getriebesystem* |
Power-Shift-Zeigt ein Problem des Getriebesteuerungssystems an oder der Traktor befindet sich im "FREIGABE"-Modus |
| M |
Getriebeöldruck** |
Niedriger Getriebeöldruck |
| N |
Motoröldruck** |
Niedriger Motoröldruck |
| O |
Hydrauliköltemperatur*** |
Hydrauliköl ist heiß-Ölstand oder auf verstopften Ölkühler prüfen |
| P |
Fernlichtscheinwerfer |
Zeigt an, daß die Fernlichtscheinwerfer eingeschaltet sind |
| Q |
Getriebefilterverstopfung* |
Verstopfter Getriebefilter |
| R |
Luftfilterverstopfung |
Verstopfter Luftfilter |
| S |
Hydraulikfilterverstopfung* |
Verstopfter Hydraulikfilter |
| T |
Spannung* |
Spannung des elektrischen Systems ist zu niedrig oder zu hoch |
| U |
Krafthebersystem |
Zeigt ein Problem im Krafthebersystem an |
| V |
Anhängerstatusleuchten |
Blinken, wenn die Blinker oder Warnleuchten eingeschaltet sind |
| W |
Blinker |
Zeigt an, daß die Blinker oder Warnleuchten eingeschaltet sind |
| X |
Warnleuchten |
Blinkt, wenn die Warnleuchten eingeschaltet sind-Blinkt, wenn der Zapfwellen-Fernbedienungswahlschalter eingeschaltet ist |
| Y |
Handbremse |
Handbremse ist eingelegt |
| |
| * Anzeigeleuchte "WARTUNG ERFORDERLICH" blinkt |
| ** Anzeigeleuchte "MOTOR ABSTELLEN (STOP)" blinkt |
| *** Anzeigeleuchten "MOTOR ABSTELLEN (STOP)" und "WARTUNG ERFORDERLICH" blinken |
