Ändern der Anzeigefunktionen
|
|
|
|
|
|
|

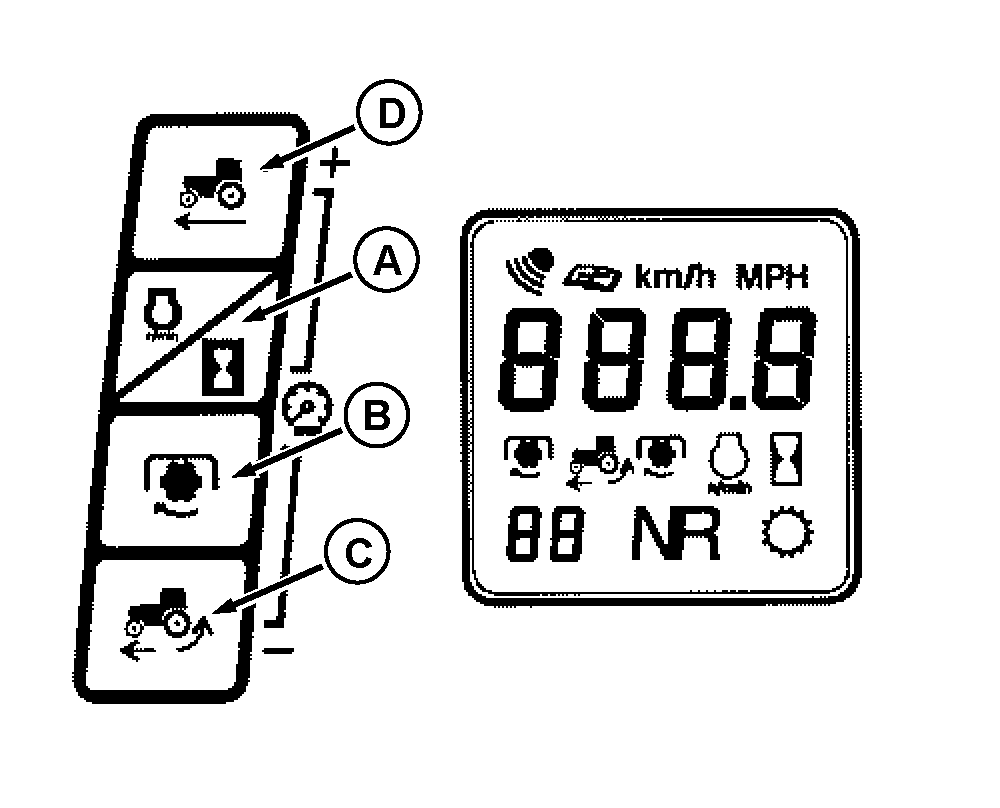

Die Anzeigefunktionen werden über die Kontaktschalter an der linken Seite des Armaturenbretts geändert. Motordrehzahl und BetriebsstundenzählerDurch Drücken des Schalters (A) wird die Motordrehzahl angezeigt. Diesen Schalter 1-1/2 Sekunden lang drücken, um die Motorbetriebsstunden in der oberen Anzeige anzuzeigen, Zehntel-Werte einer Motorbetriebsstunde erscheinen in der unteren Anzeige. ZapfwellendrehzahlDurch Drücken des Schalters (B) wird die Drehzahl der Heckzapfwelle angezeigt. Wird dieser Schalter ein zweites Mal gedrückt, so wird die Drehzahl der Frontzapfwelle angezeigt, sofern die Frontzapfwelle eingeschaltet ist. Wird der Schalter nochmals gedrückt, so wechselt er auf die Drehzahlanzeige der Heckzapfwelle zurück. Fahrgeschwindigkeit und Radschlupf (Traktoren MIT Radar)HINWEIS: Falls keine Radardaten erhalten werden, werden Gedankenstriche angezeigt. |
Durch Drücken des Radschlupf-Schalters (C) wird der Radschlupf in Prozent angezeigt. Drücken des Fahrgeschwindigkeit-Schalters (D) auf dem Armaturenbrett mit ANALOGANZEIGE gibt die tatsächliche Fahrgeschwindigkeit an. Wird dieser Schalter ein zweites Mal gedrückt, so wird die aufgrund der Getriebedrehzahl errechnete Geschwindigkeit angezeigt. Auf dem Armaturenbrett mit DIGITALANZEIGE , wird in der unteren Anzeige die echte Fahrgeschwindigkeit angezeigt. Wird der Schalter (C) ein zweites Mal gedrückt, so wechselt die untere Anzeige auf die aufgrund der Getriebedrehzahl errechnete Geschwindigkeit, während in der oberen Anzeige weiterhin Radschlupf in Prozent angezeigt wird. Um die untere Anzeige wieder auf echte Fahrgeschwindigkeit umzuschalten, einen beliebigen anderen Kontaktschalter drücken. |
AG,RF30435,2699 -29-21JUL00-1/3 |
|
HINWEIS: Radschlupf oder unterschiedliche Reifengröße sind in der errechneten Fahrgeschwindigkeit nicht berücksichtigt. SpannungDurch gleichzeitiges Drücken der Schalter (A) und (C) wird die aktuelle Systemspannung angezeigt. Helligkeit der ArmaturenbeleuchtungDie Helligkeit der Armaturenbrettbeleuchtung läßt sich bei EINGESCHALTETEN Frontscheinwerfern einstellen. |
Durch gleichzeitiges Drücken der Schalter (A) und (D) auf dem Armaturenbrett mit ANALOGANZEIGE oder (A) und (B) auf dem Armaturenbrett mit DIGITALANZEIGE wird die Helligkeit ERHÖHT. Durch gleichzeitiges Drücken der Schalter (B) und (C) wird die Helligkeit VERRINGERT. |
AG,RF30435,2699 -29-21JUL00-2/3 |
|

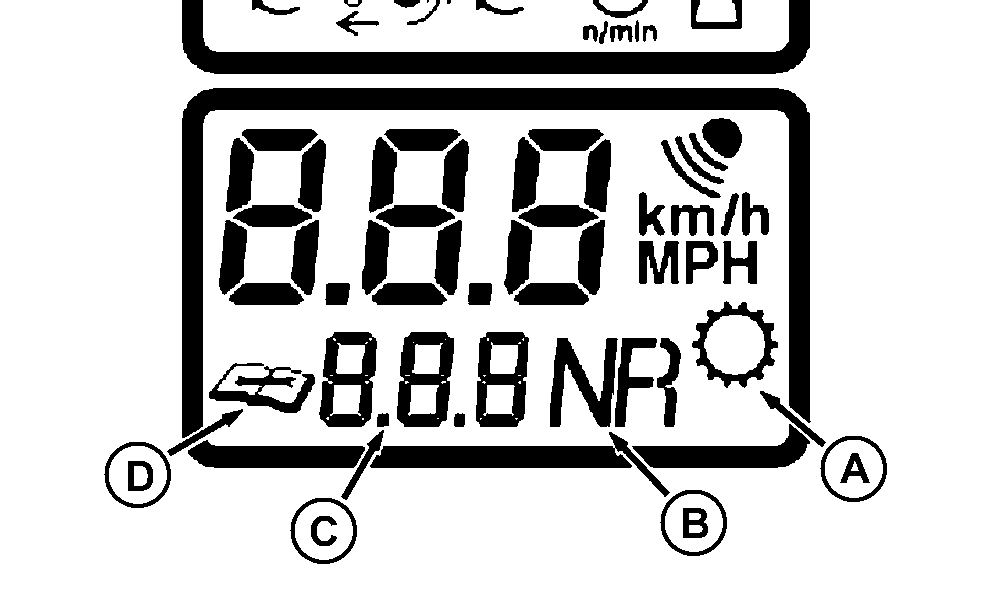

HINWEIS: Für AutoQuad II- und Power-Shift-Getriebe leuchtet die Anzeigeleuchte (A) ständig, solange der Zündschalter sich in der Stellung "EIN" befindet. Bei Traktoren mit Power-Shift-Getriebe werden der gewählte Gang (C) und die Fahrtrichtung (B) angezeigt. Die Diagnosesicherungs-Anzeigeleuchte (D) ist beleuchtet, sobald eine Diagnosesicherung in die Sicherungstafel eingesetzt ist. Der John-Deere-Händler verwendet diese Sicherung bei Diagnose- und Kalibrierungsverfahren. |
|
AG,RF30435,2699 -29-21JUL00-3/3 |
