Prüfung und Einstellung der Vorspur

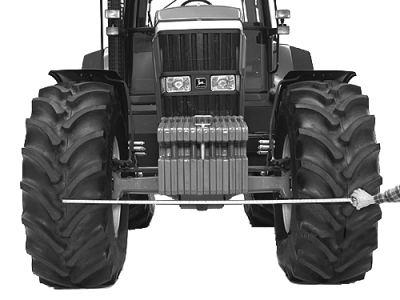

2. Den Abstand von der Mitte der beiden Reifen auf der Höhe der Nabe vor der Achse messen. Dazu entweder auf jedem Reifen von einem äußeren Steg oder auf jedem Reifen von einem inneren Steg messen. Den gemessenen Punkt kennzeichnen.

3. Um 180° nach vorne fahren.

4. Schritt 2 am hinteren Teil des Reifens, am gleichen Punkt wiederholen.

5. Die Differenz zwischen den Messungen vor und hinter der Achse errechnen. Es kann eine Differenz in beide Richtungen auftreten (Vorspur oder Nachspur), doch sollte diese geringer als 3 mm (1/8 in.) sein.

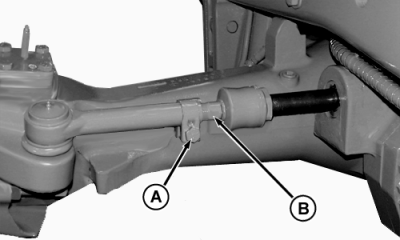

6. Die Mutter an der rechten und linken Spurstange (A) lösen.

7. Die Lenkzylinderstange (B) nach Bedarf drehen, um eine Vorspur oder Nachspur von weniger als 3 mm (1/8 in.) zu erreichen. Jede 1/8-Umdrehung entspricht ungefähr 4 mm (3/16 in.) Änderung.

8. Jede Mutter mit 75 N·m (55 lb-ft) festziehen.

HINWEIS: Die Schraubengewinde sollten zur Vorderseite des Traktors hinweisen.

A-Spurstange
B-Lenkzylinderstange

AG,RF30435,2702 -29-09AUG00-1/1
