Leistungsmonitor-Einstellung der Hintergrundbeleuchtung

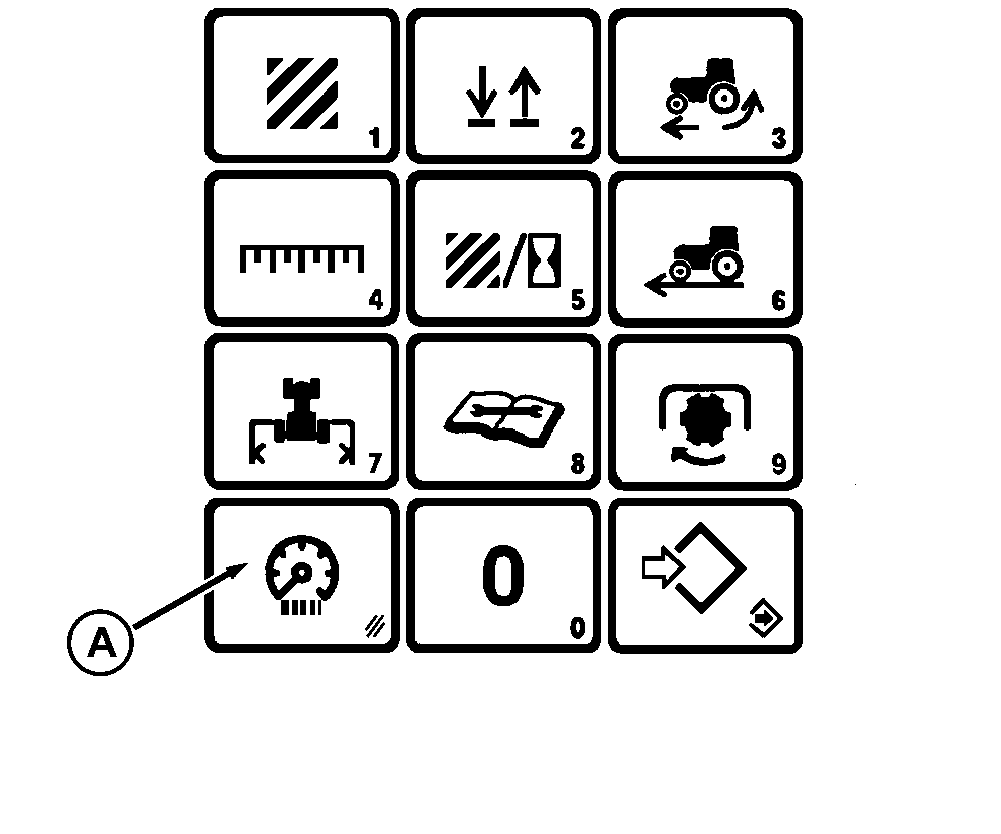

Mit dem ABBLENDEN-Schalter (A) kann die Helligkeit der Hintergrundbeleuchtung des Leistungsmonitors und aller Kabinenanzeigen der Anzeigekonsole (Systemeinstellung) eingestellt werden.

1. Den ABBLENDEN -Schalter drücken, um die Helligkeitsstufe der System-Hintergrundbeleuchtung für Anzeigen in der Kabine anzuzeigen.

2. Den ABBLENDEN -Schalter nochmals drücken, um die Einstellung der Leistungsmonitor-Hintergrundbeleuchtung anzuzeigen. Ein Glockensymbol wird angezeigt.


A-ABBLENDEN-Schalter

RW26353

AG,RX15494,3361 -29-18JAN00-1/3

HINWEIS: Solange die Scheinwerfer ausgeschaltet sind, bleibt die Hintergrundbeleuchtung auf maximale Helligkeit eingestellt.

Der Scheinwerferschalter muß sich in der Stellung "EIN" befinden, damit Änderungen durchgeführt werden können.

Der Zündschalter muß nach einer Änderung 30 Sekunden lang in der Stellung "EIN" belassen werden, um die neuen Daten zu speichern.

Hintergrundbeleuchtung aller Kabinenanzeigen

Hiermit wird die Systemhelligkeit für ALLE Anzeigen in der Kabine eingestellt.

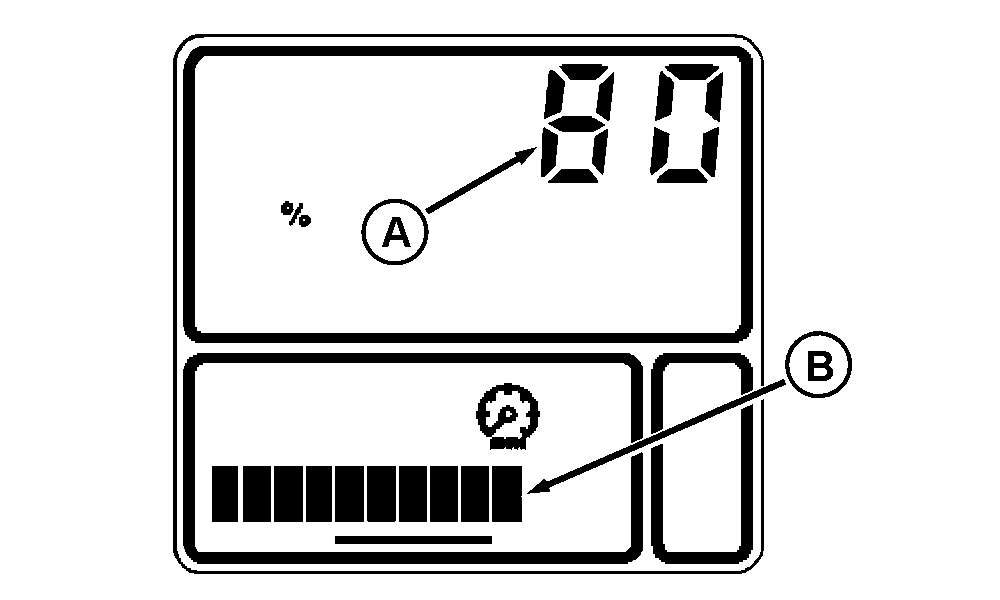

1. Den ABBLENDEN -Schalter 4 Sekunden lang drücken. Die Einstellung der System-Hintergrundbeleuchtung wird numerisch angezeigt (A), und ein Balkendiagramm (B) gibt eine graphische Darstellung.

2. Den Schalter gedrückt halten, um die Hintergrundbeleuchtung auf maximale Helligkeit zu erhöhen. Wird der Schalter nach Erreichen maximaler Helligkeit weiterhin gedrückt gehalten, so verringert sich die Helligkeit.

3. Sobald die gewünschte Einstellung erreicht ist, den Schalter loslassen. Um gleich zu Beginn der Änderung in eine andere Richtung zu gehen (Erhöhen statt Verringern und umgekehrt), den Schalter loslassen und wieder drücken.

Alternative Einstellungsmethode:

1. Den ABBLENDEN -Schalter und anschließend den EINSTELLEN/SPEICHERN -Schalter drücken.

2. Einen numerischen Wert (0-100) eingeben, und dann erneut den EINSTELLEN/SPEICHERN -Schalter drücken.

RW26099


A-Numerische Anzeige
B-Balkendiagramm

AG,RX15494,3361 -29-18JAN00-2/3

Hintergrundbeleuchtung des Leistungsmonitors

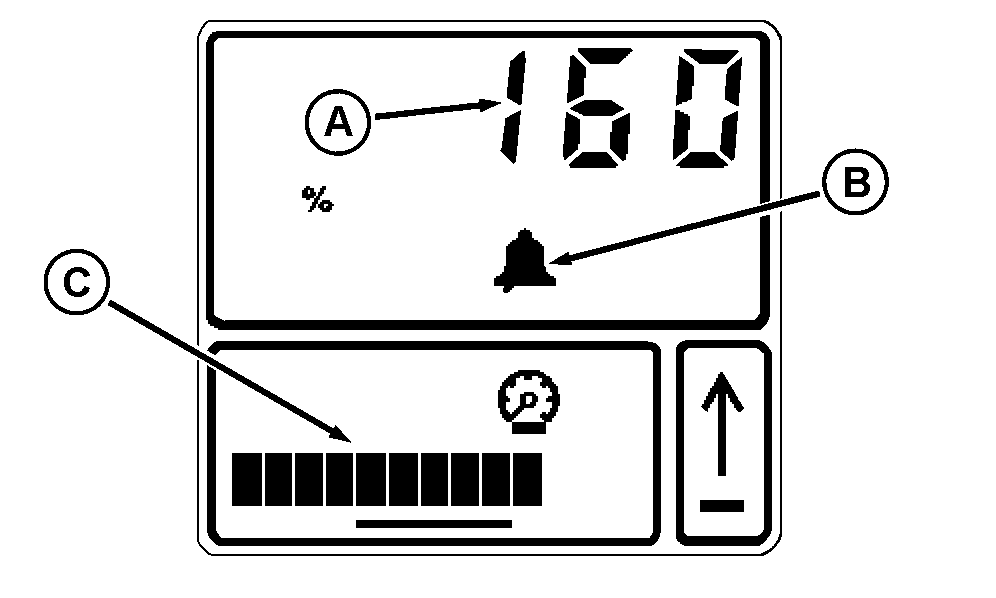

1. Den ABBLENDEN -Schalter zweimal drücken. Die numerische Anzeige (A) zeigt die Einstellung der Leistungsmonitor-Hintergrundbeleuchtung an. Ein Glockensymbol (B) wird angezeigt.

HINWEIS: Das Balkendiagramm (C) zeigt weiterhin die Helligkeit der System-Hintergrundbeleuchtung an.

2. Den EINSTELLEN/SPEICHERN -Schalter drücken und einen numerischen Wert (0-255) eingeben.

Die Helligkeit der Leistungsmonitor-Beleuchtung kann heller oder schwächer als die Armaturenbrett- oder die Eckstrebenanzeigebeleuchtung eingestellt werden.

3. Den EINSTELLEN/SPEICHERN -Schalter drücken. Die Hintergrundbeleuchtung wird eingestellt.

4. "0" NULL gedrückt halten, um die Leistungsmonitor-Beleuchtung "EIN" oder "AUS" zu schalten.

RW26102


A-Numerische Anzeige
B-Glockensymbol
C-Balkendiagramm

AG,RX15494,3361 -29-18JAN00-3/3
