Leistungsmonitor-Fläche, Strecke, Fläche/Stunde, Breite und Zapfwellendrehzahl

HINWEIS: Die Berechnungen der FLÄCHE und FLÄCHE/H basieren auf Anbaugerätbreite und Fahrgeschwindigkeit. Einen Radar-Sensor verwenden, um die genauesten Werte zu erhalten.

Den FLÄCHE -Schalter (C) drücken, um die bearbeitete Gesamtfläche in acres oder Hektar anzuzeigen. Der Anbaugerät-Statuspfeil (B) muß nach unten zeigen, damit die Fläche laufend aufgerechnet werden kann.

Den NULL -Schalter (I) gedrückt halten, um die Anzeige der bearbeiteten Gesamtfläche zu löschen.

Den STRECKE -Schalter (E) drücken, um die zurückgelegte Strecke in Metern oder feet anzuzeigen.

Die zurückgelegte Strecke wird zusammengerechnet, wenn der Anbaugerät-Statuspfeil (B) nach unten zeigt.

Der Meßwert wird gelöscht, wenn der Zündschalter auf "AUS" geschaltet wird.

Den FLÄCHE/STUNDE -Schalter (D) drücken, um die gegenwärtige Flächendeckung pro Stunde anzuzeigen.

Der Anbaugerät-Statuspfeil muß nach unten zeigen.

Den BREITE -Schalter (G) drücken, um die Anbaugerätbreite anzuzeigen.

Den EINSTELLEN/SPEICHERN -Schalter (H) drücken, um die Anbaugerätbreite zu ändern.

Die Breite des Anbaugeräts eingeben und den EINSTELLEN/SPEICHERN -Schalter (H) drücken.

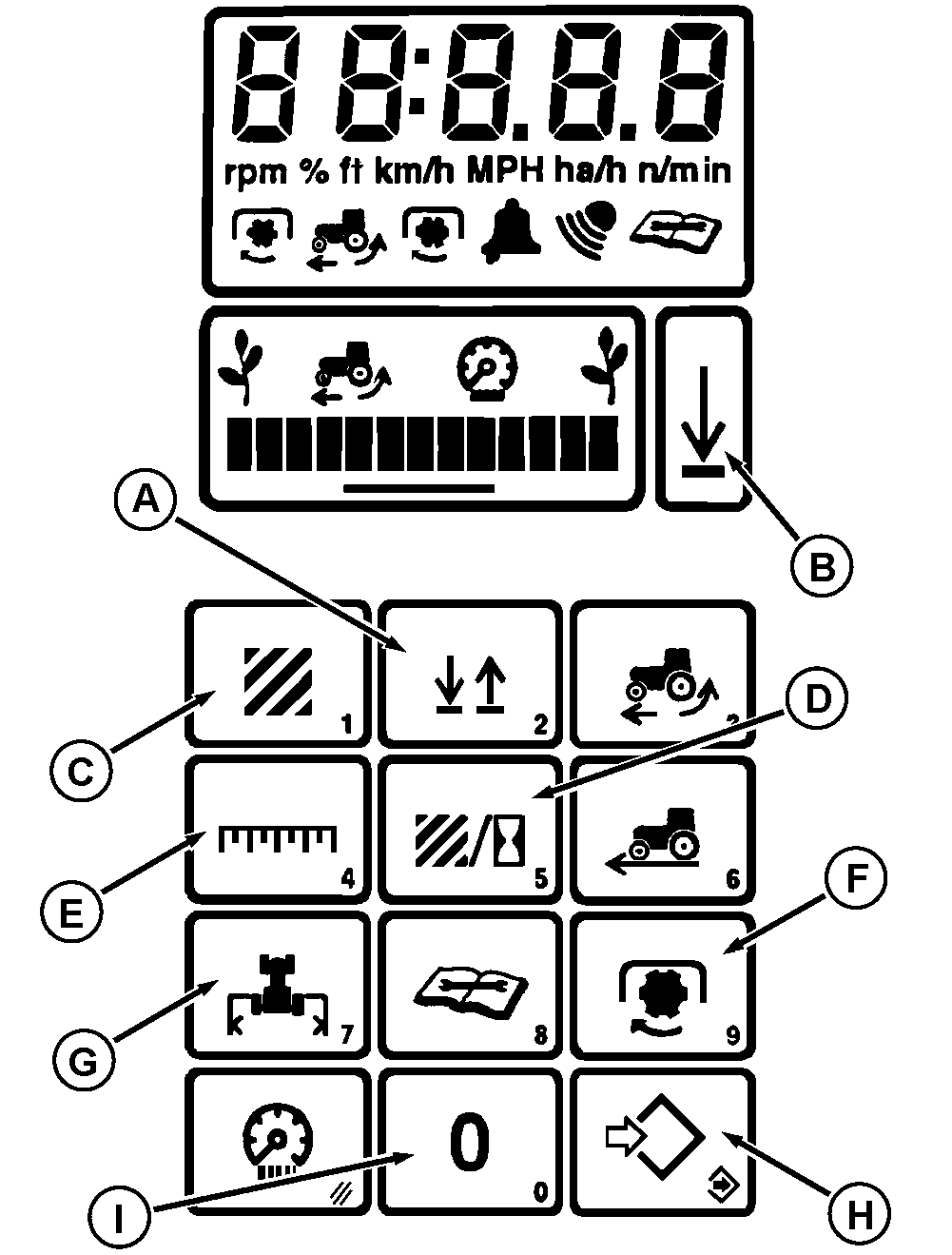

A-Anbaugerät-Wahlschalter
B-Anbaugerät-Statuspfeil
C-FLÄCHE
D-FLÄCHE/STUNDE
E-STRECKE
F-ZAPFWELLENDREHZAHL
G-BREITE
H-EINSTELLEN/SPEICHERN
I-"0" NULL

AG,RX15494,3363 -29-18JAN00-1/2

Den ZAPFWELLENDREHZAHL -Schalter (F) drücken, um die Drehzahl der Heckzapfwelle anzuzeigen. Den Schalter nochmals drücken, um die Drehzahl der als Wahlausrüstung eingebauten Frontzapfwelle anzuzeigen.

Im Anzeigefeld erscheinen die Symbole für Front- und Heckzapfwelle.

AG,RX15494,3363 -29-18JAN00-2/2
