Leistungsmonitor-Wirkungsweise und Kalibrierung

ANBAUGERÄT:

Den ANBAUGERÄT -Schalter (A) drücken, um den Anbaugerät-Statuspfeil (B) in die "Nach oben"- oder "Nach unten"-Stellung einzustellen.

Wenn der Anbaugerät-Statuspfeil nach unten zeigt, sind alle Meßfunktionen eingeschaltet.

Der Statuspfeil kann durch einen als Wahlausrüstung erhältlichen externen Anbaugerätschalter gesteuert werden. (Den John-Deere-Händler aufsuchen.)

HINWEIS: Ein als Wahlausrüstung erhältlicher Anbaugerätschalter, der auf dem Anbaugerät montiert wird, ist beim John-Deere-Händler erhältlich.

Kalibrierung des ANBAUGERÄT-Wahlschalters:

Dieses Verfahren koordiniert die Stellung des Statuspfeils (B) mit der Stellung des Kraftheber- oder Anbaugerätschalters.

Den ANBAUGERÄT -Schalter (A) drücken und vier Sekunden lang gedrückt halten, um den Funktionscode (C) zu ändern.

In der Anzeige erscheint "IP:" und ein Funktionscode (3, 7, 8, 9 oder 32). Diese Zahl zeigt an, welche Vorrichtung den Anbaugerät-Statuspfeil (B) steuert.

  • 3 -Kraftheber-Stellungssensor (Hebenbegrenzungs-Einstellung)
  • 7 -Externer Anbaugerät-Schalter oder "Anbaugerät"-Schalter auf der Kontaktschaltertafel
  • 8 -Heckzapfwelle
  • 9 -Frontzapfwelle
  • 32 -Die erste Abwärtsbewegung wählt automatisch, welche externe Vorrichtung den Anbaugerät-Statuspfeil steuert. (Ein "Wahlausrüstungs"-Anbaugerätschalter oder der Kraftheber-Positionssensor.) Das "A" in der Anzeige (IP:A) steht für diesen Auto-Such-Modus.

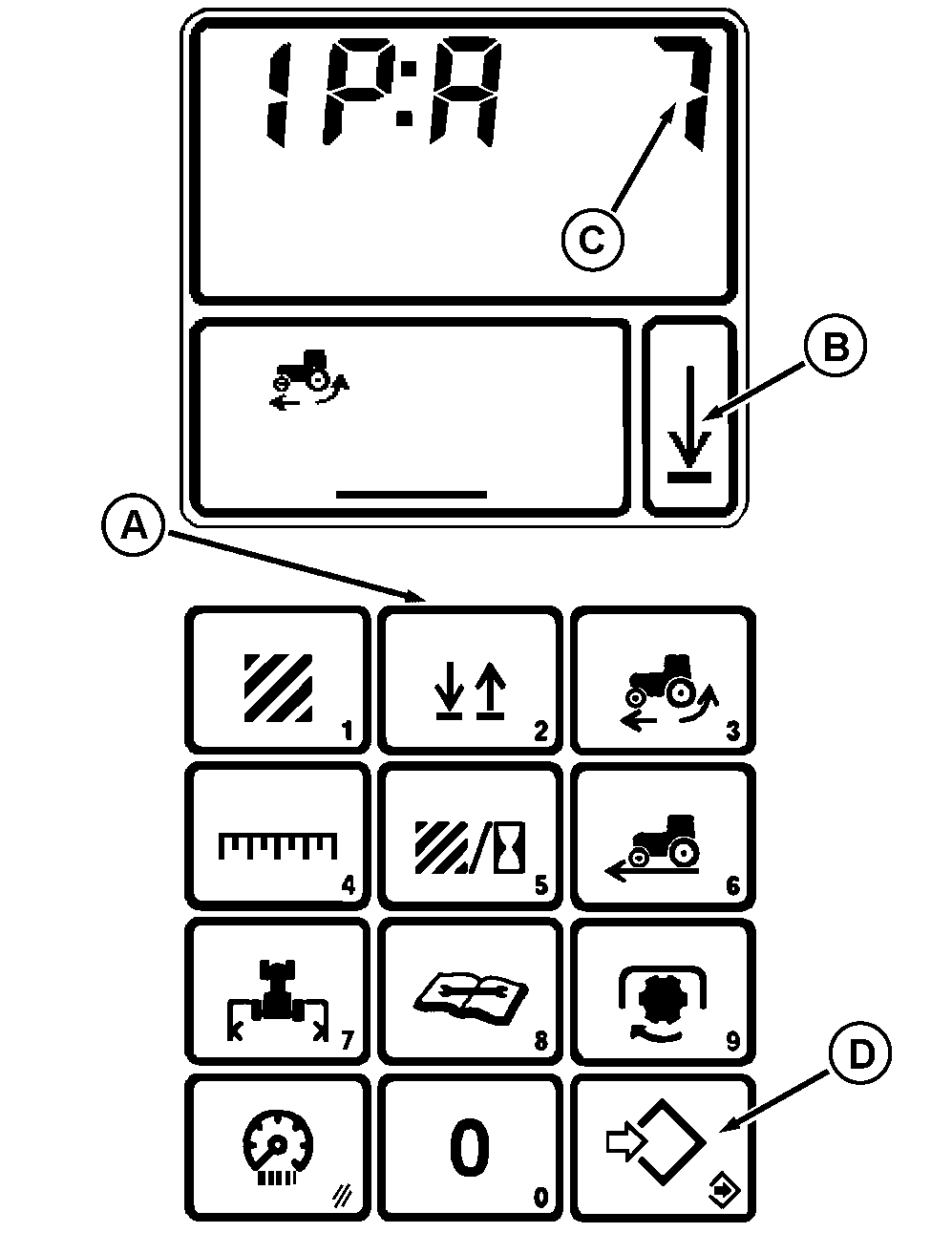

RW26356


A-Anbaugerätschalter
B-Anbaugerät-Statuspfeil
C-Funktionscode
D-EINSTELLEN/SPEICHERN-Schalter

AG,RX15494,3364 -29-18JAN00-1/2

HINWEIS: Falls der Schalter (A) den Statuspfeil nicht steuert, wurde "7" nicht als Funktionscode gewählt.

Bei Ausführungen, bei denen ausschließlich der Kraftheber-Sensor oder Anbaugerätschalter verwendet werden, "3" oder "7" verwenden.

Eine "0" oder jede andere Zahl als die oben genannten schaltet die "Anbaugerät"-Funktion vollständig aus.

EINSTELLEN/SPEICHERN (D) drücken. 3, 7, 8, 9 oder 32 mit der Kontaktschaltertafel eingeben, dann erneut den EINSTELLEN/SPEICHERN -Schalter drücken.

AG,RX15494,3364 -29-18JAN00-2/2
