Leistungsmonitor-Fahrgeschwindigkeit

1. Den GESCHWINDIGKEITS -Schalter (A) drücken, um die tatsächliche, über die Radarvorrichtung ermittelte Fahrgeschwindigkeit (F) anzuzeigen. Der Traktor muß fahren. Das Radarsymbol (E) wird angezeigt.

2. Den Schalter nochmals drücken, um die Radgeschwindigkeit (F) anzuzeigen. Mit nochmaligem Schalten kann zwischen diesen Modi hin und her geschaltet werden.

HINWEIS: Die echte Fahrgeschwindigkeit kann sich von der Radgeschwindigkeit unterscheiden. Falls der Traktor nicht mit Radar ausgestattet ist, wird nur die Radgeschwindigkeit angezeigt.

Kalibrierung der Radarvorrichtung

Eine gerade 122 m (400 ft) lange Fahrtstrecke kennzeichnen (Start- und Ziellinie).

1. Den GESCHWINDIGKEIT -Schalter (A) und den STRECKE -Schalter (B) vier Sekunden lang drücken. Im Anzeigefeld erscheint "---" und die "ft"- und "m"-Symbole blinken. Der "Anbaugerät"-Statuspfeil (D) sollte nach oben zeigen.

HINWEIS: Für eine korrekte Kalibrierung müssen die Schalter "GESCHWINDIGKEIT" und "STRECKE" gleichzeitig gedrückt werden.

2. Den Traktor mit ungefähr 3,2 km/h (2 mph) fahren. Sowie der Traktor die Startlinie überquert, den ANBAUGERÄT -Schalter (C) drücken, so daß der Statuspfeil nach unten zeigt.

3. Wenn die Ziellinie überquert wird, den ANBAUGERÄT -Schalter (C) wieder drücken, so daß der Statuspfeil nach oben zeigt.

Die Anzeige wechselt zwischen "122 m" und "400 ft", wenn die Kalibrierung erfolgreich durchgeführt wurde.

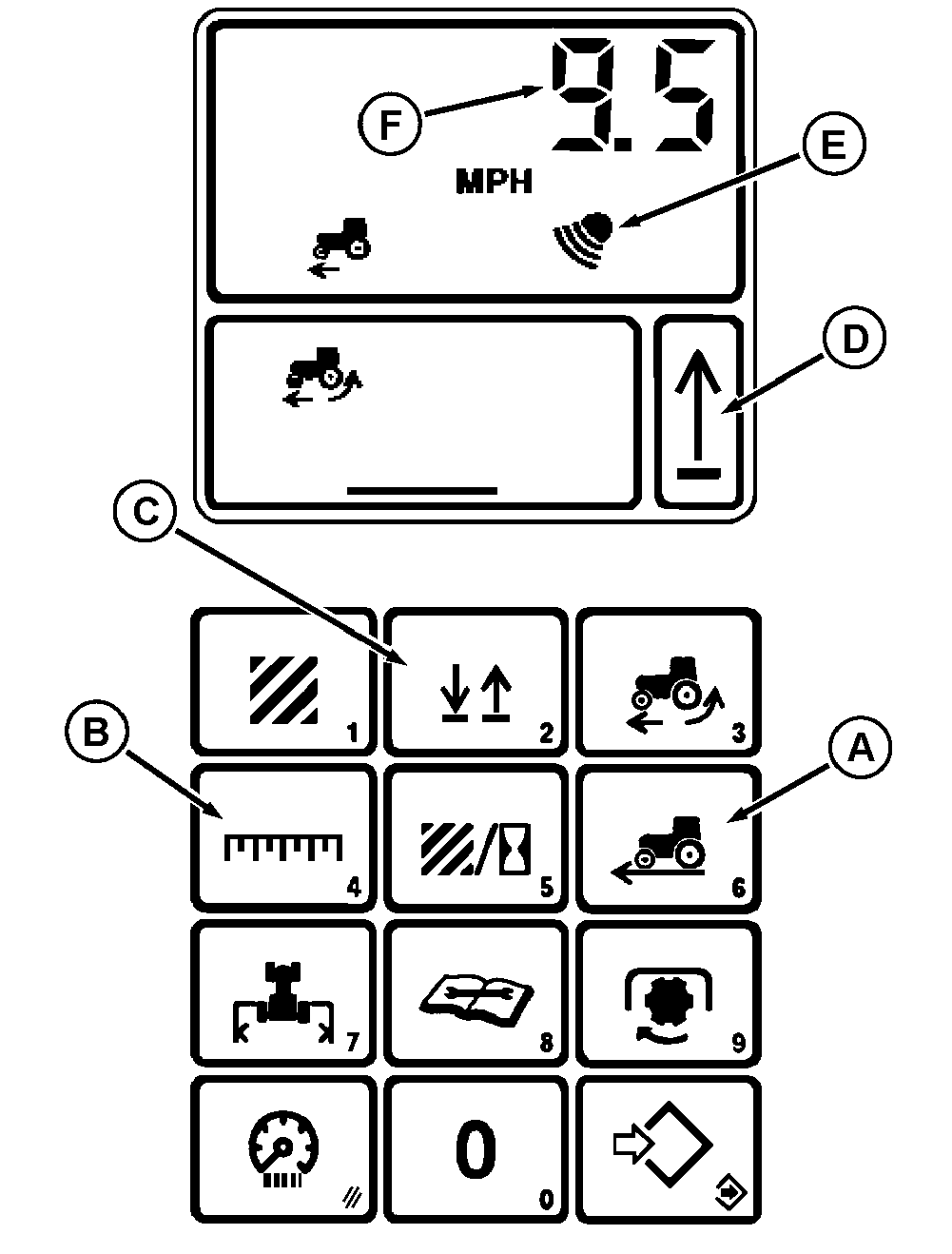

RW26358


A-GESCHWINDIGKEIT
B-STRECKE
C-ANBAUGERÄT
D-Anbaugerät-Statuspfeil
E-Radaranzeigeleuchte
F-Rad-/Fahrgeschwindigkeit

AG,RX15494,3366 -29-18JAN00-1/2

HINWEIS: "Err" blinkt in der Anzeige, falls die Kalibrierung nicht richtig durchgeführt wurde. In diesem Fall bleiben die früheren Kalibrierungswerte gespeichert.

Den GESCHWINDIGKEIT -Schalter (A) drücken, um die Fahrzeug-Fahrgeschwindigkeit oder eine andere Anzeige abzurufen.

AG,RX15494,3366 -29-18JAN00-2/2
