Bedienung der Arbeitsscheinwerfer
 ACHTUNG:
Unfallverletzungen infolge Kollision verhüten. Bei Straßenfahrten keine Arbeitsscheinwerfer einschalten, die andere Fahrer blenden oder verwirren könnten.
Der Schalter für ARBEITSSCHEINWERFER (B) hat vier Stellungen und kann betätigt werden, wenn sich der STRASSENBELEUCHTUNGSSCHALTER (A) in der ARBEITSSCHEINWERFER-Stellung befindet.
STELLUNG 1
-
Frontscheinwerfer
-
Rücklichter
STELLUNG 2
1
-
Frontscheinwerfer
-
Rücklichter
-
Vordere Wrap-Around-Arbeitsscheinwerfer
-
Vordere Dach-Arbeitsscheinwerfer
-
Hintere Kotflügel-Arbeitsscheinwerfer
-
Mittellinien-Arbeitsscheinwerfer
STELLUNG 3
-
Frontscheinwerfer
-
Rücklichter
-
Vordere Wrap-Around-Arbeitsscheinwerfer
-
Vordere Dach-Arbeitsscheinwerfer
-
Mittellinien-Arbeitsscheinwerfer
STELLUNG 4
-
Frontscheinwerfer
-
Rücklichter
-
Hintere Dachscheinwerfer
-
Hintere Kotflügel-Arbeitsscheinwerfer
HINWEIS:
Der Fern- und Abblendlichtschalter beeinflußt nur die Frontscheinwerfer, wenn sich der Lichtschalter in der Feld-Stellung befindet.
|
A-Straßenbeleuchtungsschalter
B-Arbeitsscheinwerfer-Lichtschalter

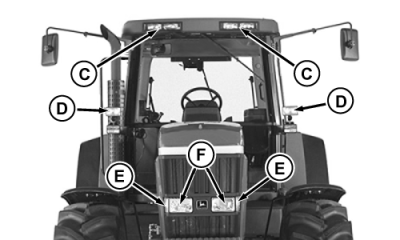

C-Vordere Dach-Arbeitsscheinwerfer
D-Mittellinien-Arbeitsscheinwerfer
E-Vordere Wrap-Around-Arbeitsscheinwerfer
F-Frontscheinwerfer

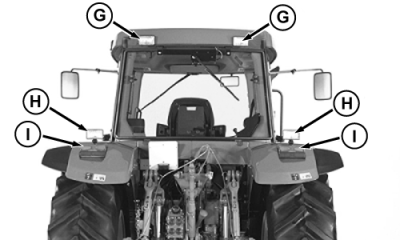

G-Hintere Dachscheinwerfer
H-Hintere Kotflügel-Arbeitsscheinwerfer
I-Rücklichter
|
