Einstellung des luftgefederten Sitzes

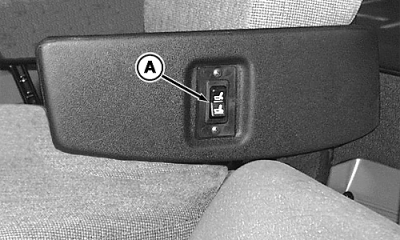

Den Zündschalter auf Ein drehen. Den Schalter (A) drücken, um den Sitz zu heben oder zu senken. Der Sitz sollte folgendermaßen auf Unterschiede in Gewicht und Körpergröße der verschiedenen Fahrer eingestellt werden:

Den Sitz senken (Druck aus der Luftfederung ablassen).

Den Sitz heben, um ihn auf individuelles Gewicht und individuelle Größe einzustellen.

Den Griff (B) nach oben ziehen, so daß der Sitz nach vorn oder hinten geschoben werden kann.

Hebel (E) steuert die Vorwärts-/Rückwärtsbewegung. Durch Hinunterdrücken des Hebels wird der Sitz in der Vorwärts- oder Rückwärts-Stellung blockiert.

Durch Hochziehen des Griffes (D) kann der Sitz in beide Richtungen gedreht werden und rastet in der nächstliegenden Einraststelle ein. Wird der Griff kräftig in die Freigabestellung hochgezogen, kann sich der Sitz ungehindert drehen.

Den Hebel (C) nach oben ziehen, um den Sitz zur Seite bewegen zu können. Den Hebel hinunterdrücken, um den Sitz zu verriegeln.

Der Hebel (F) kann in drei Stellungen gebracht werden, um die gewünschte Sitzfederung zu erhalten. Für eine härtere Einstellung den Hebel nach hinten (+), für eine weichere Einstellung den Hebel nach vorn (-) schieben.

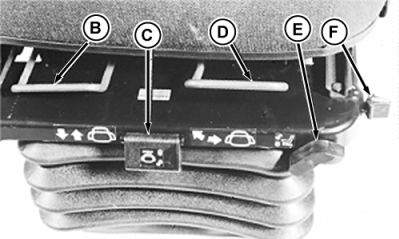

A-Sitzhöheneinstellung
B-Vor/Zurück-Einstellung
C-Seitliche Sitzdämpferverriegelung
D-Drehfunktion des Sitzes
E-Vor/Zurück-Sitzdämpferverriegelung
F-Hebel für die Einstellung der Sitzfederung

AG,RX15494,3373 -29-19JAN00-1/2

Der Rückenlehnenwinkel wird durch Anheben oder Absenken des Bedienungshebels, der sich hinten an der rechten Armlehne befindet, eingestellt.

Die Lendenwirbelstütze wird durch einen Bedienungshebel auf der rechten Seite der Rückenlehne eingestellt.

AG,RX15494,3373 -29-19JAN00-2/2
