Schalten des Power-Shift-Getriebes

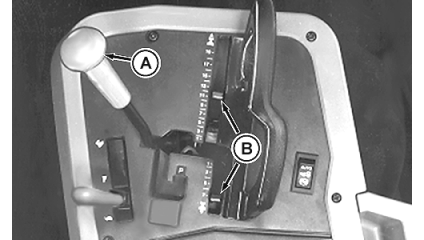

RW26823


A-Gangschalthebel

B-Sperren



Das Power-Shift-Getriebe ist elektronisch gesteuert und bietet moduliertes Schalten durch alle Vorwärts- und Rückwärtsgänge. Es stehen 19 Vorwärts- und 7 Rückwärtsgänge zur Verfügung.

Den Gangschalthebel (A) nach vorne drücken, um nach vorne zu fahren, und den Hebel nach hinten ziehen, um rückwärts zu fahren. Der Gangschalthebel kann ohne die Fahrkupplung zwischen Vorwärts- und Rückwärtsgängen pendelgeschaltet werden. Die Gangschalthebel-Sperren (B) können eingesetzt werden, um in einen bestimmten Gang zu schalten. Der Schaltvorgang beginnt erst, wenn die Bewegung des Schalthebels beendet ist. Schaltpausen für Pendelschalten wie bei einem Lader verwenden.

Ein Problem wird angezeigt, wenn die Getriebegang-Anzeigeleuchte blinkt und/oder das Getriebe in den LEERLAUF schaltet. Mögliche Ursachen der Störung:

  • Fuß ruht auf dem Kupplungspedal
  • Schalthebel wird zwischen LEERLAUF und erstem Gang gehalten
  • Es wurde versucht, den Motor anzulassen, während der Hebel in einen Gang geschaltet war.
  • Betrieb des Traktors bei Temperaturen unter -10 °C (14 °F)

Das Getriebe durch vollständiges Durchtreten des Kupplungspedals und/oder Bewegen des Gangschalthebels in die LEERLAUF-Stellung zurücksetzen.

Kaltwetterbetrieb

Unter -10 °C (14 °F) stehen dem Fahrer für einige Minuten nach der Inbetriebnahme keine geradzahligen Schaltvorgänge zur Verfügung, und die Schaltvorgänge sind möglicherweise verzögert.

Schalten-ohne Betätigung des Kupplungspedals

Gang zu Gang -das Getriebe schaltet der Reihe nach hinauf oder herunter in den gewählten Gang

Leerlauf in Gang 1 -Getriebe moduliert direkt in den gewählten Gang bis 16F oder 6R und schaltet danach der Reihe nach in den höheren Gang.

Leerlauf in Gang 2 -Getriebe schaltet in einen Gang entsprechend der Fahrgeschwindigkeit und dann in den gewählten Gang, um ein weiches Schalten zu gewährleisten.

1Traktor steht oder fährt langsamer als 0,8 km/h (0.5 mph)

2Traktor fährt schneller als 0,8 km/h (0.5 mph)

AG,RX15494,3406 -29-19JAN00-1/2

Pendelschalten (Richtungswechsel) 2 -Getriebe moduliert direkt in den gewählten Gang bis 16F oder 6R und schaltet danach der Reihe nach in den höheren Gang.

Schalten-mit Betätigung des Kupplungspedals

WICHTIG: Das Kupplungspedal muß ganz durchgetreten werden, um die Kupplung vollständig auszurücken, damit das Getriebe vorschriftsmäßig arbeitet.

Schalten (Geschwindigkeit unter 1 km/h [1 mph]) -Schalten erfolgt unmoduliert direkt in den gewählten Gang

HINWEIS: Die unten angeführten Schaltvorgänge von Gang zu Gang gelten für Traktorgeschwindigkeiten über 1 km/h (1 mph).

(Gang zu Gang) (Hinaufschalten) -das Getriebe moduliert automatisch in den Gang Wird das Pedal länger als vier Sekunden betätigt, kann die Modulation mit dem Kupplungspedal gesteuert werden

(Gang zu Gang) (Herunterschalten) -das Getriebe schaltet in Gang entsprechend der Fahrgeschwindigkeit und dann der Reihe nach in einen gewählten Gang, wenn das Kupplungspedal wieder betätigt wird

2Traktor fährt schneller als 0,8 km/h (0.5 mph)

AG,RX15494,3406 -29-19JAN00-2/2
