Verwendung der Druckluft-Anhängerbremsen-wenn vorhanden

causym ACHTUNG: Verletzungen verhüten. Bei steilen Bergabfahrten die Bremsen nicht überbeanspruchen. Den Traktor in einen niedrigeren Gang schalten. (Siehe den Abschnitt Transport und die Betriebsanleitung des Anbaugeräts.) Bei Traktoren, die mit einem AutoPowr-Getriebe ausgestattet sind, können die Traktorräder auf schlüpfrigen Abhängen blockieren und rutschen. (Siehe AUTOPOWR-GETRIEBE-BETRIEB AM HANG BEI SCHLÜPFRIGEN BODENVERHÄLTNISSEN im Abschnitt Betrieb des Traktors.)

Bei den Druckluftbremsen handelt es sich um ein Kombinations-Einkreis- und Zweikreissystem. Beim Einkreis-Bremssystem wird Kuppler (A) verwendet. Bei einem Zweikreis-Bremssystem werden Kuppler (B) und (C) verwendet.

HINWEIS: Die Einkreis-Anhängerbremse kann nur bei Geschwindigkeiten bis zu 25 km/h (15.5 mph) eingesetzt werden.

Die Anschlüsse vor dem Anschließen von Druckluftschläuchen reinigen. Die Abdeckung vom Anhängerbremsenkuppler abheben und den Kuppler des Anhängerschlauchs anschließen. Die Anschlüsse mit den Staubkappen abdecken, falls die Schläuche nicht angeschlossen sind.

Den Motor anlassen und warten, bis der System-Luftdruck den Betriebsbereich erreicht hat. Der Bereich auf dem Manometer (D) sollte zwischen 6-8,5 bar (85-125 psi) liegen.

WICHTIG: Bei angehängtem Anhänger erst losfahren, wenn das Manometer einen Druck von mindestens 6 bar (85 psi) anzeigt.

Um den Traktor und den Anhänger anzuhalten, beide Bremspedale treten, während die Fahrkupplung ausgekuppelt wird.

RW26467

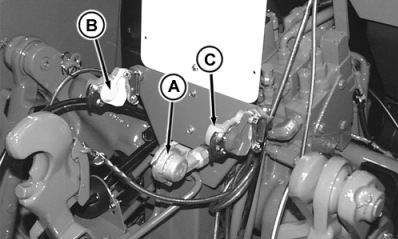

Bremskupplungen

RW26458


A-Schwarz (Einkreis)
B-Gelb (Zweikreis)
C-Rot (Zweikreis)

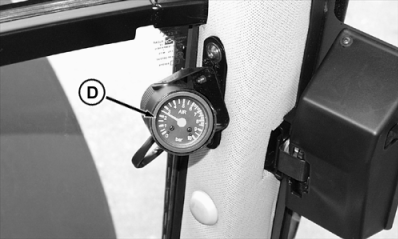

D-Manometer

AG,RX15494,3415 -29-19JAN00-1/2

HINWEIS: Bei Traktoren, die mit AutoPowr-Getriebe ausgestattet sind, muß die Kupplung zum Anhalten des Traktors nicht betätigt werden. Siehe ANHALTEN DES TRAKTORS-AutoPowr-Getriebe.

WICHTIG: Bremsabnutzung verringern:

  • Sicherstellen, daß die Druckschläuche angeschlossen sind.

  • Beim Bergabfahren den gleichen Gang wählen wie beim Bergauffahren.

  • Die Druckluftbremse am Anhänger regelmäßig auf vorschriftsmäßige Funktion prüfen.

AG,RX15494,3415 -29-19JAN00-2/2
