Verwendung des Kraftheberhebels und Heben/Senken-Schalters

causym ACHTUNG: Um Verletzungen zu verhüten, nur den Kraftheberhebel (A) verwenden, wenn Anbaugeräte an- oder abgebaut werden. Nicht den Heben/Senken-Schalter (D) verwenden.

Der Kraftheberhebel (A) dient zum Anheben und Absenken des Krafthebers und zur Einstellung der Arbeitstiefe von Anbaugeräten. Zum Anheben den Hebel zurückziehen; zum Absenken den Hebel vorschieben.

Um die Arbeitsstellung des Anbaugeräts einzustellen, den Anschlag (B) durch Drehen des Anschlaghandrads (C) an den Hebel führen. Dadurch senkt sich der Kraftheber jedes Mal auf die gleiche Arbeitstiefe. Bei Bedarf läßt sich der Kraftheber unter die voreingestellte Betriebstiefe absenken, indem der Bedienungshebel angehoben und über den Anschlag hinausgeschoben wird.

Der Heben/Senken-Schalter (D) ermöglicht das Anheben und Absenken während des Kurvenfahrens ohne Betätigung des Kraftheberhebels. Wenn der obere Teil des Heben/Senken-Schalters gedrückt wird, wird das Anbaugerät auf die Einstellung der Höhenbegrenzung (siehe EINSTELLUNG DER HÖHENBEGRENZUNG in diesem Abschnitt) angehoben. Wenn der untere Teil des Schalters gedrückt wird, wird das Anbaugerät auf die Einstellung des Bedienungshebels (A) gesenkt.

causym ACHTUNG: Um während des Transports Verletzungen und Maschinenschäden zu verhüten, den Kraftheberhebel auf die Transportsperrenstellung (E) einstellen. Hierdurch wird das Absenken des Krafthebers verhindert.

Die Heben/Senken-Schalter sind deaktiviert, solange sich der Bedienungshebel in der Transportsperrenstellung (E) befindet. Wird der Traktor mit Kraftheberhebel in der Transportsperrenstellung angelassen, so hebt sich der Kraftheber.

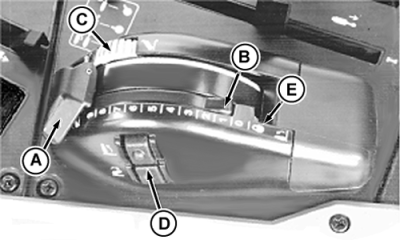

RW22077A


A-Kraftheberhebel
B-Anschlag
C-Anschlaghandrad
D-Heben/Senken-Schalter
E-Transportsperrenstellung

AG,RX15494,3420 -29-19JAN00-1/2

HINWEIS: Der Krafthber senkt sich möglicherweise nicht, falls der Schnellkuppler entfernt worden ist. 68-91 kg (150-200 lb) oder einen Schnellkuppler ähnlichen Gewichts am Kraftheber anbringen, um normalen Betrieb zu gewährleisten.

AG,RX15494,3420 -29-19JAN00-2/2
