Positionierung des Oberlenkers

WICHTIG: Das im Abschnitt "Zusatzgewichte zur Leistungssteigerung" angegebene maximale Anbaugerätgewicht nicht überschreiten.

Zu hohe Leistung kann eine Beschädigung des Anbaugeräts und ein zu großes Anbaugerät kann eine Beschädigung des Traktors verursachen.

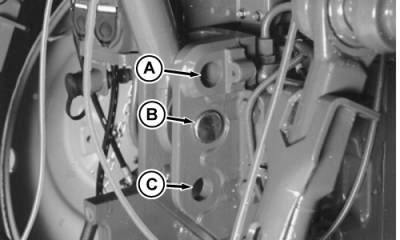

Die unterste Stellung (C) bietet die größte Hubhöhe (zusätzlicher Winkel von 10 Grad nach oben). Die höchste Stellung (A) bietet die größte Hubkraft.

Das mittlere Loch (B) für Anbaugeräte verwenden, die eine höhere Hubkapazität erfordern, den 10 Grad Aufwärtswinkel jedoch nicht benötigen.

A-Oberes Loch; 685 mm (27 in.) Mast
B-Mittleres Loch; 685 mm (27 in.) Mast
C-Unteres Loch; 610 mm (24 in.) Mast

AG,RX15494,3434 -29-19JAN00-1/1
