Anbringung eines Anbaugeräts am Kraftheber

ACHTUNG: Um Verletzungen oder Sachschäden zu verhüten, das Getriebe in PARK-Stellung schalten und im gesamten Kraftheberbereich darauf achten, daß sich keine Einzelteile berühren oder klemmen, und daß die Zapfwelle richtig angeschlossen ist.

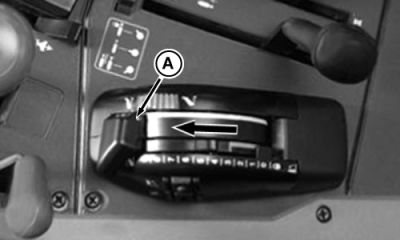

1. Den Zugwiderstands-/Tiefensteuerungsknopf (A) bis zum Anschlag nach links drehen, bevor Anbaugeräte angebracht werden.

ACHTUNG: Verletzungen verhüten. Nicht den Heben/Senken-Schalter verwenden, wenn Anbaugeräte angebracht oder abgenommen werden. Nur den Kraftheberhebel (A) oder die externen Heben/Senken-Schalter verwenden.

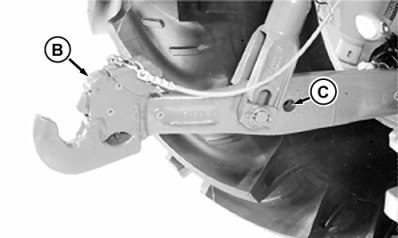

2. Den Kraftheber mit dem Kraftheberhebel (A) senken. Den Traktor rückwärts fahren, bis sich die Kupplerhaken (B) unter den Anhängebolzen befinden.

HINWEIS: Bei schwereren Anbaugeräten können die Hubspindeln an den hinteren Löchern (C) in den Unterlenkern angebracht werden. Dies verringert die Hubhöhe, erlaubt jedoch maximale Hubkraft.

3. Den Kraftheber langsam anheben, bis die Bolzen in den Kupplerhaken einschnappen und richtig festsitzen.

4. Den Oberlenker am oberen Befestigungspunkt des Anbaugerät-Masts befestigen.

A-Zugwiderstands-/Tiefensteuerung
B-Haken
C-Löcher

AG,RX15494,3438 -29-19JAN00-1/1
