Bedienung des Pick-Up-Hitch-wenn vorhanden

Der Pick-Up-Hitch wird durch den Kraftheberhebel und ein Zusatzsteuerventil bedient.

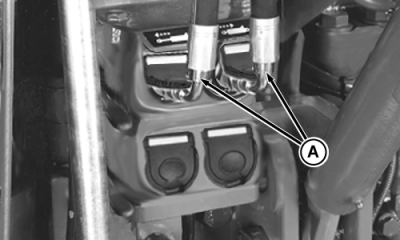

1. Die Verbindungsleitungen (A) des Pick-Up-Hitch (A) am oberen Zusatzsteuerventil-Kuppler anschließen.

2. Die Unterlenker auf maximale Höhe anheben.


A-Leitungen

RW56555A

AG,RX15494,3441 -29-19JAN00-1/2

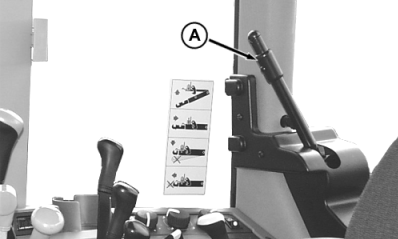

3. Den Ausrückhebel (A) nach rechts ziehen, um die Sperre des Pick-Up-Hitch zu öffnen.

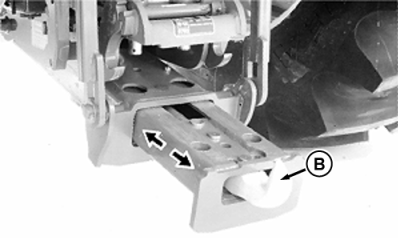

4. Die Unterlenker und den Pick-Up-Hitch (B) mit dem Kraftheberhebel auf die gewünschte Höhe absenken.

5. Den Hitch-Haken mit Hilfe des Zusatzsteuerventilhebels völlig ausfahren.

6. Den Traktor zurücksetzen und die Unterlenker sowie den Pick-Up-Hitch so anheben, daß der Haken in der Zugöse des Anhängers eingreift.

7. Die Unterlenker in die Transport-/Sperrstellung anheben und den Pick-Up-Hitch völlig in die Sperrstellung einziehen.

8. Sicherstellen, daß beide Pick-Up-Hitches in der Sperrstellung sind. Der Pick-Up-Hitch darf sich nicht mit dem Kraftheberhebel absenken. Der Pick-Up-Hitch darf nicht ausfahren, wenn der Zusatzsteuerventilhebel betätigt wird.

causym ACHTUNG: Vor dem Abfahren sicherstellen, daß der Pick-Up-Hitch völlig angehoben und sowohl in waagerechter als auch in senkrechter Stellung gesperrt ist.

RW26459
RW22123A


A-Hebel
B-Pick-Up-Hitch

AG,RX15494,3441 -29-19JAN00-2/2
