Funktion der Zusatzsteuerventilhebel-Rastung

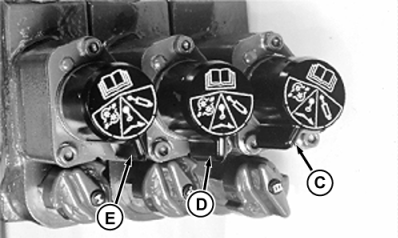

Zusatzsteuerventil mit drei Stellungen
-
(A)
| Knopfstellung |
Funktion der Hebelrastung |
| |
|
| Nach rechts bis zum Rastanschlag (C) drehen |
Automatische Rastung-Hebel wird automatisch zurückgestellt, wenn der Zylinder das Ende des Hubs erreicht |
| |
|
| Mitte (D) |
Keine Rastung-der Hebel kehrt in die Neutralstellung zurück, wenn er losgelassen wird |
| |
|
| Nach links bis zum Rastanschlag (E) drehen |
Dauerrastung-der Hebel muß manuell auf Neutral gestellt werden |
Zusatzsteuerventil mit zwei Stellungen
-
(B)
| Knopfstellung |
Funktion der Hebelrastung |
| |
|
| Nach rechts bis zum Rastanschlag (F) drehen |
Keine Rastung-der Hebel kehrt in die Neutralstellung zurück, wenn er losgelassen wird |
| |
|
| Nach links bis zum Rastanschlag (G) drehen |
Dauerrastung-der Hebel muß manuell auf Neutral gestellt werden |

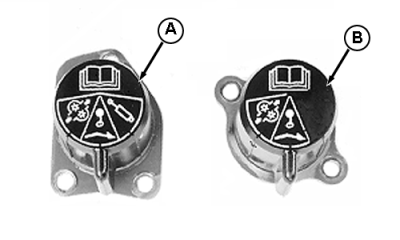

A-Zusatzsteuerventil mit drei Stellungen
B-Zusatzsteuerventil mit zwei Stellungen
C-Rastanschlag
D-Mitte
E-Rastanschlag
F-Rastanschlag
G-Rastanschlag
|
|
