Zusatzsteuerventilhebel-Ausfahrstellung

Den Hebel (A) leicht aus der Neutralstellung nach hinten ziehen. Hierdurch wird der Zylinder langsam ausgefahren. Der Hebel kehrt in die Neutralstellung zurück, wenn er losgelassen wird.

Den Hebel vollständig nach hinten ziehen, um den Fernsteuerzylinder mit maximaler Durchflußrate auszufahren. Der Betriebsmodus der Einrastung wird durch die Zusatzsteuerventil-Raststellung bestimmt. (Siehe FUNKTION DER ZUSATZSTEUERVENTILHEBEL-RASTUNG in diesem Abschnitt.)

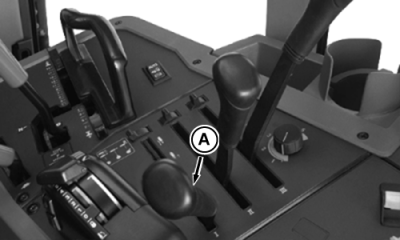

A-Hebel

AG,RX15494,3451 -29-19JAN00-1/1
