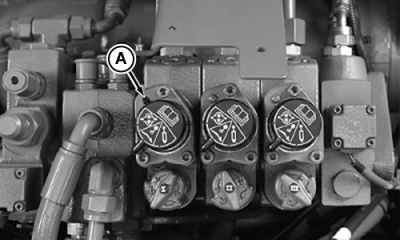

Einstellung der Einrast-Druckbegrenzung (Zusatzsteuerventil mit drei Stellungen)HINWEIS: Alle Zusatzsteuerventile werden werksseitig auf eine Druckbegrenzung der Einraststelle von 17.500-18.500 kPa (180 bar) (2700 psi) eingestellt. Wird die Druckbegrenzungseinstellung über die Werkseinstellung hinaus erhöht, so kann es sein, daß die Einraststelle bei einigen Anbaugeräten nicht gelöst wird. Um die Einstellung zu ändern, den Stopfen (A) entfernen und einen normalen Schraubenzieher einführen. Die Schraube im Uhrzeigersinn drehen, um den Druck zu erhöhen, und gegen den Uhrzeigersinn drehen, um ihn zu verringern. Eine volle Umdrehung ändert die Druckeinstellung um 5500 kPa (55 bar) (825 psi). 1. Schläuche vom Zusatzsteuerventil abnehmen.2. Den Einrastwahlknopf im Uhrzeigersinn auf Automatische Rastung drehen. 3. Die Schraube einstellen, bis der Hebel seine Stellung hält. 4. Die Schraube langsam lösen, bis der Hebel freigegeben wird, dann mit einer zusätzlichen 3/8-Drehung die Schraube weiter lösen. |
|
