Verwendung des Hydraulikmotorrücklaufs

Der Hydraulikmotor-Rücklaufteilesatz bietet einen praktischen Anschluß, um Zugang zum Niederdruck-Rücklaufölkreis des Traktors zu erhalten.

Den Deckel vom Rücklaufölkreis-Kuppler (A) des Hydraulikmotors entfernen. Den Rücklaufschlauch an den Kuppler anschließen und dabei darauf achten, daß das Schlauchende und der Kuppler sauber sind.

    Die Verwendung des Motor-Rücklaufkupplers verhindert:

  • Versehentlichen Betrieb in umgekehrter Richtung
  • Unterdrucksetzen der Rücklaufleitung eines Hilfsaggregats
  • Mögliches Rückschlagen auf der Rücklaufseite des Zusatzsteuerventil-Kupplers

HINWEIS: Motoren ohne Überlastungs-Rückschlagventile sollten an den Motor-Rücklaufkuppler angeschlossen werden, um zu verhindern, daß die Rücklaufleitung unter Druck gesetzt wird, wenn das Zusatzsteuerventil wieder in die Neutralstellung gebracht wird.

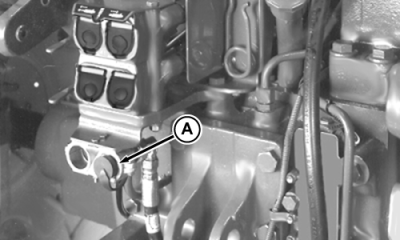

RW56559A


A-Kuppler

AG,RX15494,3456 -29-19JAN00-1/1
