Verwendung von Anbaugerätanschlußventil und -Kupplern

Die Deckel von den Anbaugerätanschluß-Ventilkupplern entfernen. Die Schläuche vom Hydraulikmotor oder von anderen Geräten anschließen, die ein unabhängiges Steuerventil erfordern. Darauf achten, daß die Schlauchenden und Kuppler sauber sind.

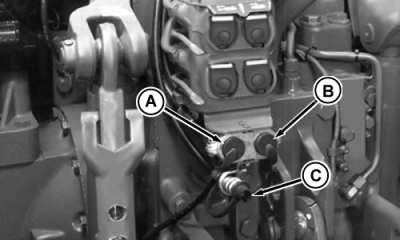

A-Drucköffnung
B-Rücklauföffnung
C-Pilotdrucköffnung

RW56560A

AG,RX15494,3457 -29-19JAN00-1/1
