Einstellung der Zugpendelhöhe und -länge

Die Höhe des Zugpendels kann eingestellt werden, indem die Versatzvorrichtung (A) nach oben oder unten geschraubt wird. Die Gabelkopf-Baugruppe entfernen und das Zugpendel herausschieben und umdrehen.

Das Zugpendel anbringen und die Gabelkopf-Baugruppe an der Oberseite des Zugpendels befestigen.

WICHTIG: Die Belastungsbegrenzung des Zugpendels beachten Die Belastung wird durch Geschwindigkeit und unebenen Boden stark erhöht. Die maximale Aufsattellast sollte nicht höher sein als:

  • 1430 kg (3150 lb)-Ausgefahrene Stellung

  • 2850 kg (6280 lb)-Kurze Stellung

Die Mutter (B) und den Sicherungsstift (C) entfernen, um die Zugpendellänge einzustellen.

Das Zugpendel (D) in die gewünschte Stellung schieben.

Den Zugpendel-Sicherungsstift anbringen und die Sechskantmutter mit 410 N·m (300 lb-ft) festziehen.

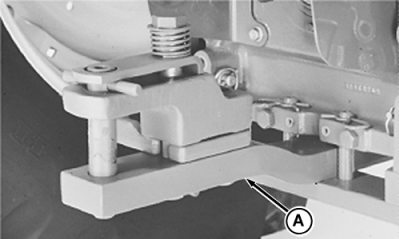

RW22652A

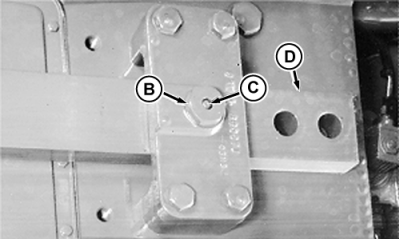

RW21880A


A-Versatz
B-Mutter
C-Sicherungsstift
D-Zugpendel

AG,RX15494,3461 -29-19JAN00-1/1
