Anbau eines zapfwellengetriebenen Anbaugeräts

ACHTUNG: Unachtsamkeit im Bereich sich drehender Antriebswellen kann schwere oder sogar tödliche Verletzungen zur Folge haben. Den Motor abstellen und sicherstellen, daß die Zapfwellen-Antriebswelle zum Stillstand gekommen ist, bevor Einstellungen, Anschlüsse oder Reinigungsarbeiten an zapfwellengetriebenen Geräten durchgeführt werden.

Zapfwellenschutz und -abdeckungen immer angebracht lassen. Sicherstellen, daß sich rotierende Schutzabdeckungen ungehindert drehen können.

Enganliegende Kleidung tragen. Den Motor abstellen und sicherstellen, daß die Zapfwellen-Antriebswelle zum Stillstand gekommen ist, bevor Einstellungen, Anschlüsse oder Reinigungsarbeiten an zapfwellengetriebenen Geräten durchgeführt werden.

Sehr träge Anbaugeräte halten nicht sofort in dem Moment an, in dem der Zapfwellenschalter in die ausgerückte Stellung gebracht wird. Hinreichend lange warten, bis das Anbaugerät nach Ausrücken der Zapfwelle anhalten kann.

Das Zugpendel in der Mittelstellung feststellen und den Gabelkopf entfernen.

Das Zugpendel so drehen, daß der Versatz nach unten gerichtet ist.

Das Anbaugerät an das Zugpendel anbauen, bevor die Zapfwellen-Antriebswelle angeschlossen wird. Falls das Anbaugerät an einen Schnellkuppler angeschlossen werden soll, sicherstellen, daß das Zugpendel nirgendwo anschlägt.

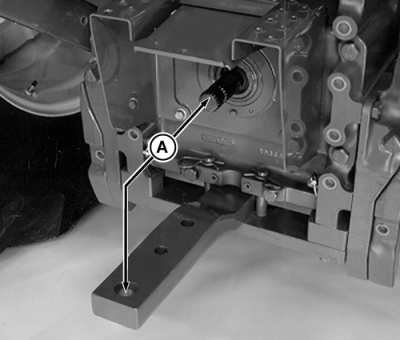

A-Abstand zwischen Zapfwellen und Bolzenloch

AG,RX15494,3464 -29-19JAN00-1/2

Antriebswelle an die Zapfwellen-Ausgangswelle anschließen. Die Zapfwelle leicht von Hand drehen, bis die Zähne ausgerichtet sind. Wenn die Zapfwellenkeile nicht ausgerichtet sind, den Motor abgestellt lassen und den schaltbaren Zapfwellenhebel, falls vorhanden, in die mit "N" markierte Stellung bringen und dann die Zapfwellen-Ausgangswelle von Hand drehen, um die Lage zu korrigieren. Sicherstellen, daß die Gabel in der richtigen Stellung und fest verriegelt ist.

Die Zapfwellenabdeckungs-Öffnung auf Mittelstellung bringen.

AG,RX15494,3464 -29-19JAN00-2/2
