Verwendung des externen Zapfwellenschalters-wenn vorhanden

Die Heckzapfwelle kann auch außerhalb der Fahrerstation bedient werden. 1 Zunächst den Vorwahlschalter (A) drücken. Die Heckzapfwellen-Anzeigeleuchte leuchtet auf der vorderen Konsole auf. Zweitens den Zapfwellenschalter (B) nach unten und vorne drücken. Die Zapfwelle startet zu diesem Zeitpunkt noch nicht; ein fortwährendes Warnsignal ertönt und die Warnleuchten blinken.

Drittens den externen Zapfwellenschalter (C) drücken. Die Heckzapfwelle schaltet sich langsam ein. Die Warnleuchten schalten sich aus und die Blinker (D) bleiben eingeschaltet.

  • Den externen Zapfwellenschalter innerhalb von 4 Sekunden freigeben. Die Zapfwelle bleibt langsam stehen. Ein fortwährender Warnton ist zu hören und die Warnleuchten blinken.
  • Den externen Zapfwellenschalter mindestens 4 Sekunden lang drücken, bis die Blinker erlöschen, falls die Zapfwelle über längere Zeit betrieben werden soll.

Um die Heckzapfwelle auszuschalten, den externen Zapfwellenschalter drücken. Der fortwährende Warnton ist dann mit Unterbrechungen zu hören und die Warnleuchten blinken -oder- den Heckzapfwellenschalter in der Kabine zurückziehen.

HINWEIS: Falls die Heckzapfwelle von der Kabine aus eingeschaltet wird, kann die Heckzapfwelle mit Hilfe des externen Zapfwellenschalters ausgeschaltet werden. Sie kann aber nur von der Kabine aus wieder eingeschaltet werden.

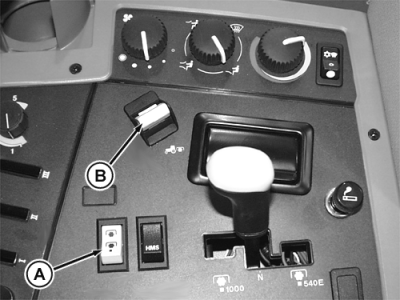

RW26810

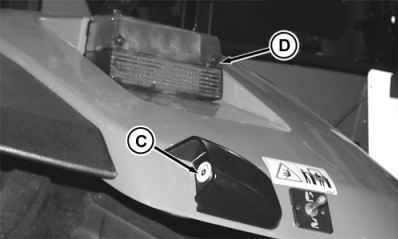

RW26462


A-Vorwahlschalter
B-Heckzapfwellenschalter
C-Externer Zapfwellenschalter
D-Betriebsleuchte

1Die Heckzapfwelle kann unabhängig davon, ob der Traktor mit der Fahrerunterstützung HMS ausgestattet ist, ein- und ausgerückt werden.
