Bedienung der schaltbaren Zapfwelle

WICHTIG: Sicherstellen, daß die ausgewählte Zapfwellendrehzahl für das angehängte Anbaugerät angemessen ist. Falsche Drehzahlen können zu schweren Schäden am Anbaugerät führen. Überhöhte Motordrehzahlen können außerdem überhöhte Zapfwellendrehzahlen hervorrufen, wodurch Schäden am Anbaugerät verursacht werden.

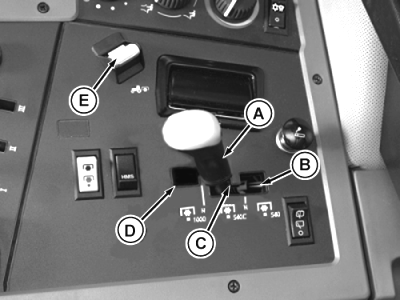

Das Übersetzungsverhältnis der Zapfwelle läßt sich mit dem Schalthebel (A) ändern. Die Hebelstellungen und Zapfwellendrehzahlen sind:

  • Hinten (B)-540 U/min
  • Mitte (C)-540 U/min
  • Vorne (D)-1000 U/min

WICHTIG: Nicht versuchen, die Zapfwellendrehzahlen zu ändern, während sich die Zapfwelle dreht oder die Zapfwellenkupplung eingerückt ist. Dies kann zur Beschädigung der Zapfwellenschaltmuffen führen.

Den Zapfwellenschalter (E) nach unten und vorne drücken, um die Zapfwellenkupplung einzurücken. Die Zapfwellen-Anzeigeleuchte zeigt die eingerückte Zapfwelle an.

causym ACHTUNG: Verletzungen verhüten. Der Motor muß abgestellt sein, wenn das Anbaugerät angeschlossen wird. Wenn sich der Hebel in der Stellung "N" befindet, kann die Zapfwellen-Ausgangswelle von Hand gedreht werden, um das Anschließen der Antriebswelle zu erleichtern.

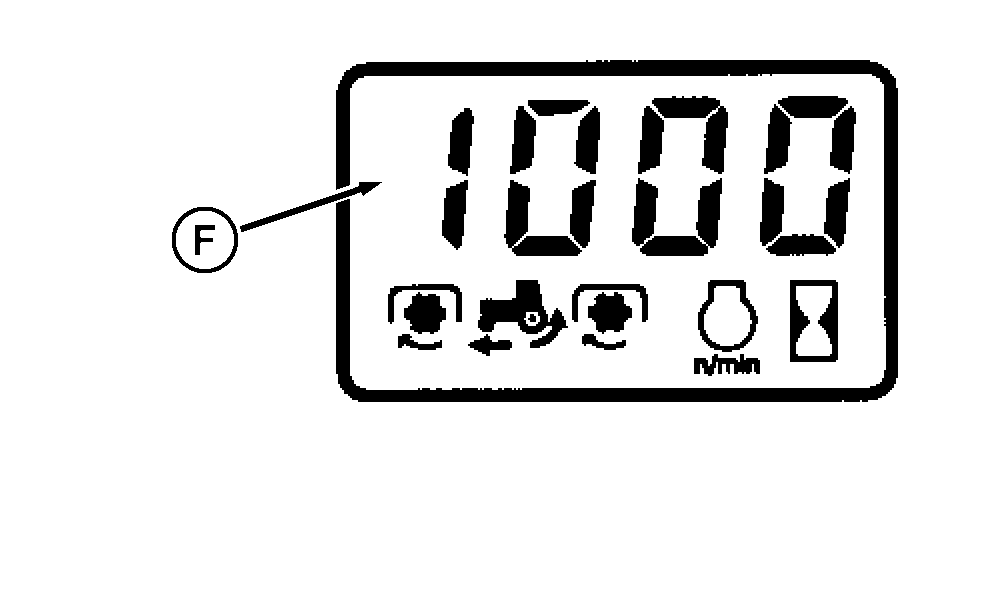

Die Anzeige der Zapfwellendrehzahl (F) gibt die tatsächliche Drehzahl (U/min) der Zapfwelle an. Falls in der Betriebsanleitung für das Anbaugerät keine zulässigen Drehzahlen aufgeführt sind, für sichere Betriebsdrehzahlen die folgende Tabelle verwenden.

RW26811
RW56623A


A-Gangschalthebel
B-Hintere Stellung
C-Mittlere Stellung
D-Vordere Stellung
E-Zapfwellenschalter
F-Anzeige

AG,RX15494,3467 -29-19JAN00-1/2

Angezeigte Zapfwellendrehzahl Maximale überhöhte Zapfwellendrehzahl

540 U/min 630 U/min
540E U/min 687 U/min
1000 U/min 1170 U/min
