Anbau von QUIK-TATCH™ Gewichten

An jedes Rad können 50 kg (110 lb) schwere Quik-Tatch-Gewichte angebaut werden.

Bei Bedarf die Gewichte zu beiden Seiten des Zentrierungsstifts (B) ausgewogen anbauen. Die ersten beiden Gewichte müssen als Paar angebaut werden.

Um sechs oder weniger Gewichte zu befestigen, die Sicherungsschrauben (C) seitlich durch die Bohrungen führen. Mit 230 N·m (170 lb-ft) festziehen.

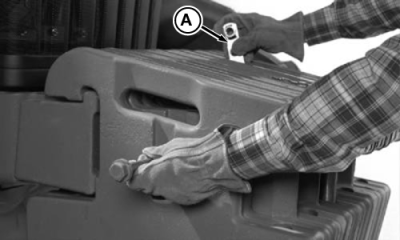

Beim Anbau von acht oder mehr Gewichten, zwischen die Gewichte Halter (A) einsetzen, einen mit der Gewindebohrung nach oben und den anderen mit der Gewindebohrung nach unten. Die Schrauben mit 230 N·m (170 lb-ft) festziehen. Insgesamt können 18 Gewichte angebaut werden.

A-Quik-Tatch-Gewichte
B-Zentrierungsstift
C-Sicherungsschrauben

QUIK-TATCH ist ein Warenzeichen von Deere & Company.

AG,RX15494,3484 -29-19JAN00-1/1
