Allgemeine Richtlinien für Räder, Reifen und Spurbreiten

Räder auf den Achsen verkehrt montieren, um durch Ändern der Felgenposition einen größeren Einstellungsbereich zu erhalten. Die vorschriftsmäßige Reifendrehrichtung beibehalten, indem jedes Rad an die gegenüberliegende Seite des Traktors gewechselt wird.

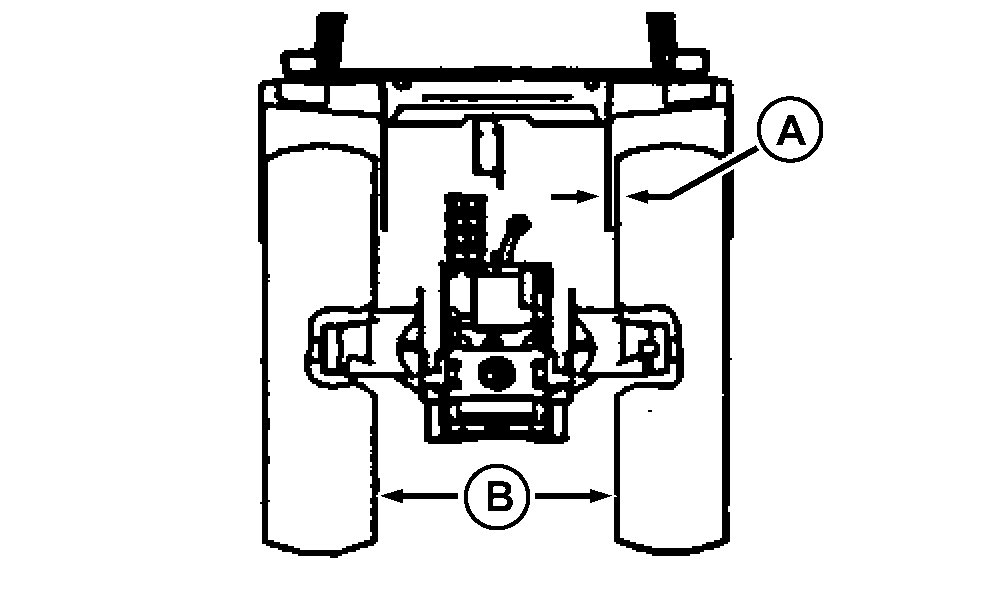

WICHTIG: Die Reifen müssen einen Mindestabstand von 25 mm (1 in.) zu den Kotflügeln (A) haben. Der Abstand zwischen den Reifen muß mindestens 1070 mm (42 in.) betragen, wobei die Reifen von der Mittellinie (B) des Traktors gleich weit entfernt sein müssen.

Wenn die Stabilisierungsanschläge in der oberen Stellung (Seitenspiel möglich) sind, muß der Mindestabstand zwischen den Reifen 1090 mm (43 in.) betragen, damit es zu keiner Behinderung kommen kann.

Auf genügenden Abstand zwischen den Hinterreifen des Anbaugeräts prüfen.

Zu starkes Aufpumpen eines Radialreifens reduziert die Maschinenleistung. Wenn der Reifen auf den vorschriftsmäßigen Reifendruck aufgepumpt wird, ist optimale Bodenhaftung gewährleistet.

A-Kotflügel
B-Traktormittellinie

AG,RX15494,3486 -29-19JAN00-1/2

ACHTUNG: Verletzungen und Sachschäden durch schlechte Standfestigkeit des Traktors verhüten. Den Traktor niemals mit Einzelreifen betreiben, die eine Spurbreite von weniger als 1520 mm (60 in.) haben.

WICHTIG: Beim Ziehen von schweren Lasten nicht mehr als 2800 mm (110 in.) Abstand zwischen den Reifen einstellen.

ACHTUNG: Verletzungen verhüten. Die Achse wird vom Druckspeicher unter Druck gehalten. Die Achse mit Abstellstützen ausreichender Tragkraft sicher aufbocken, bevor die Räder eingestellt werden. Den Traktor NICHT in der Achsmitte aufstützen oder heben.

Nur immer jeweils eine Seite der Achse anheben und mit einer Abstellstütze sichern.

AG,RX15494,3486 -29-19JAN00-2/2
